Разработать технологический процесс, средства технологического оснащения для обработки рабочего колеса ДИЗ 195.01.02.00СБ и спроектировать механосборочный цех по производству насосов ГР-350/40 с годовой программой 1500 штук (по заказу ТОО “Казцинкмаш”)

ВКГТУ им. Д. Серикбаева
Кафедра Технология машиностроения
Дипломный проект на тему: Разработать технологический процесс, средства технологического оснащения для обработки рабочего колеса ДИЗ 195.01.02.00СБ и спроектировать механосборочный цех по производству насосов ГР-350/40 с годовой программой 1500 штук (по заказу ТОО “Казцинкмаш”)
Усть-Каменогорск 2014

1. Краткое описание конструкции, служебное назначение, анализ ТУ на изготовление шнекового охладителя и технических требований чертежа оси, предложения по повышению их технологичности, концепции по разработке ТП сборки шнекового охладителя и изготовления оси. При этом произвести: обоснованный выбор заготовки, расчёт припусков по двум размерам, расчёт НРМ и КИМ, расчёт скорости и мощности резания по любому из переходов, назначение режимов по остальным операциям, расчёт НВ, расчёт КРЦ и ТРЦ.
2. Концепцию по разработке спецприспособления с кинематической схемой, с расчётами: точности, усилия зажима, прочности двух деталей; исполнительных размеров для разработанных чертежей спецмерителя.
3. Концепцию по организационной форме производства МСЦ в целом с расчётом количества станков, численности промперсонала и производственных площадей, по копоновочно-планировочному решению.
4. Мероприятия с необходимыми расчётами по безопасности и экологичности проекта МСЦ.
5. Расчёт технико-экономических показателей МСЦ.

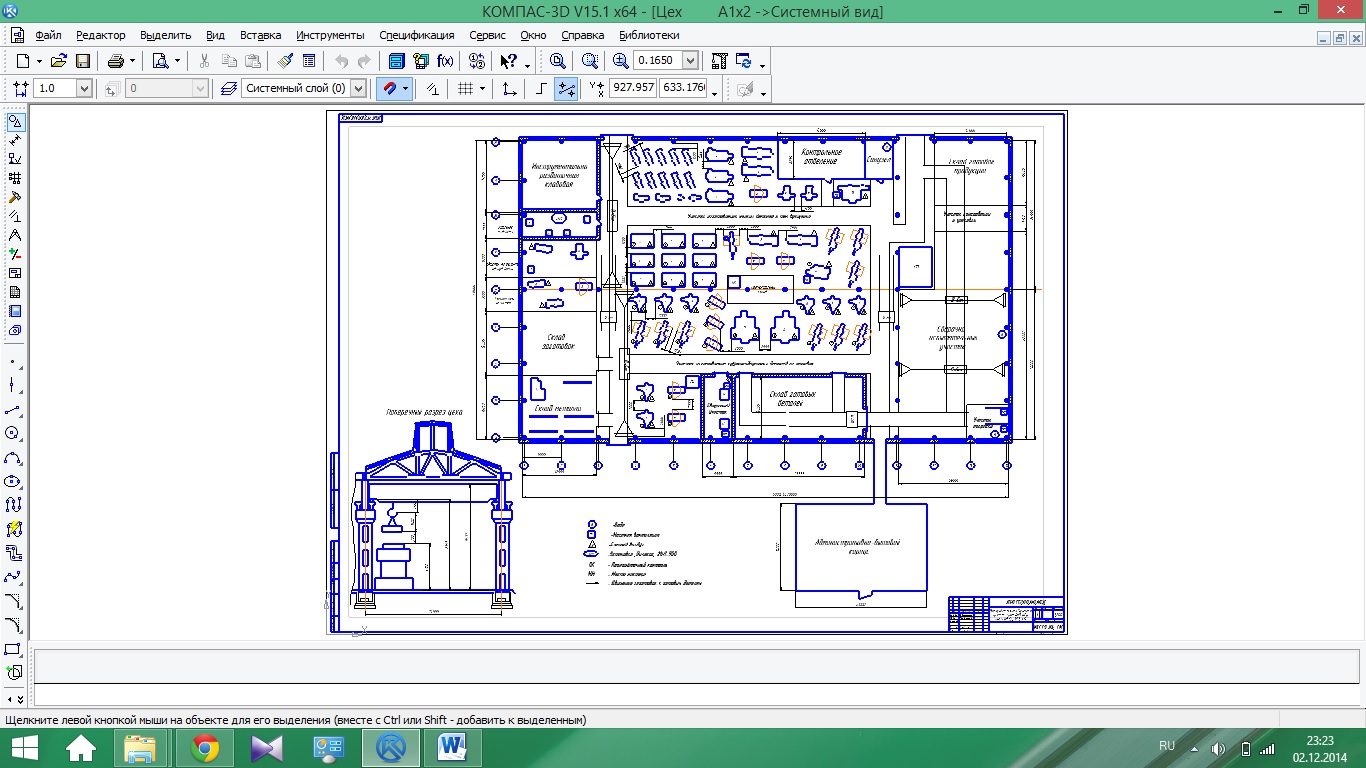

Состав: Схемы, Чертежи (СБ), деталировки, Экономическая часть, Спецификации, Приспособление, Инструменты, Схема цеха, Научно-исследовательская часть

Софт: КОМПАС-3D 15
