Грунтовый насос ГР 400/40 (насос 8ГР-8)

Назначение: грунтовый насос ГР 400/40 (насос 8ГР-8) предназначен для перекачивания высоко абразивных гидросмесей с рН 6...12, плотностью до 1600 кг/м3, температурой от 278 до 343 К (от 5° до 70°С), объемной концентрацией твердых включений до 40%, микро твёрдостью до 11000 МПа. Применять грунтовый насос ГР 400/40 (насос 8ГР-8) следует для перекачивания гидросмесей с крупностью твердых включений до 6 мм.
Грунтовый насос ГР 400/40 (насос 8ГР-8) используется в любой отрасли промышленности, где необходимо обеспечить гидротранспорт твердых частиц, вызывающих интенсивный абразивный износ контактирующего с ними материала.
Грунтовый насос ГР 400/40 (насос 8ГР-8) предназначены для перекачивания высоко абразивных сред.
Область применения грунтовый насос ГР 400/40 (насос 8ГР-8):
горно-обогатительные и горно-металлургические предприятия;
теплоэлектростанции;
предприятия по производству цемента;
технологические линии дробления, обогащения полезных ископаемых и т.п.
Техническая характеристика
1. Подача, м/ч 400
2. Напор, м вод. ст. 40
3. Скорость вращения, об/мин. 1000
4. Коэффициент полезного действия, не менее, % 54
5. Допустимый кавитационный запас, м, не более 4,8
6. Мощность электродвигателя, кВт 132
7. Направление вращения - против часовой стрелки,
если смотреть со стороны привода.
8. Габаритные размеры, мм:
длина 1563
ширина 800
высота 801
9. Масса, кг 920

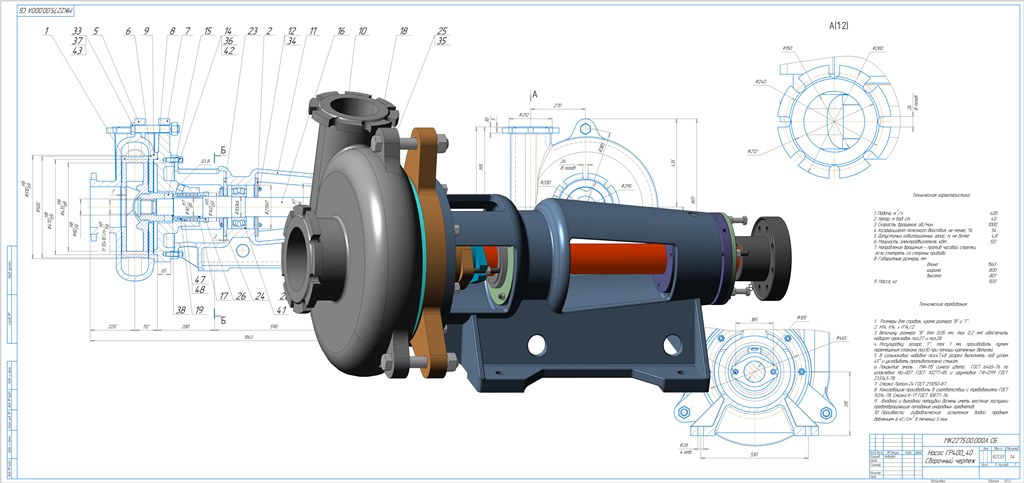

Состав: Полный пакет конструкторской документации для изготовления: 3D-модели, Сборочные чертежи (СБ), Спецификации, Деталировка.

Софт: КОМПАС-3D 16.3

Файлы:

ДМГ40040.00.013 _ Уплотнение шнуровое.cdw

01.03.066608.05 _ Корпус спиральный.m3d

МК1471.001 _ Шпилька.cdw

НКТ8.00.011 _ Гайка.cdw

МК2275.00.000А _ Насос ГР400_40.pdf

НКТ8.00.016 _ Болт установочный.pdf

НКТ8.00.014 _ Пульпоотражатель.cdw

МК1525.000_Колесо рабочее/

МК1525.000_Колесо рабочее/МК1525.001 _ Колесо рабочее.m3d

МК1525.000_Колесо рабочее/МК1525.000 _ Колесо рабочее.spw

МК1525.000_Колесо рабочее/МК1525.000 СБ _ Колесо рабочее.pdf

МК1525.000_Колесо рабочее/МК1525.000 _ Колесо рабочее.a3d

МК1525.000_Колесо рабочее/МК1525.003 _ Ступица.pdf

МК1525.000_Колесо рабочее/МК1525.000 СБ _ Колесо рабочее.cdw

МК1525.000_Колесо рабочее/МК1525.003 _ Ступица.m3d

МК1525.000_Колесо рабочее/МК1525.000 _ Колесо рабочее.pdf

МК1525.000_Колесо рабочее/МК1525.003 _ Ступица.cdw

НКТ8.00.021 _ Прокладка.pdf

ДМГ40040.00.011 _ Диск защитный.pdf

НКТ8.00.007 _ Кольцо.cdw

МК2275.00.000А _ Насос ГР400_40.spw

ДМГ40040.00.012 _ Крышка.cdw

МК1402.00.001 _ Стакан.pdf

МК1471.001 _ Шпилька.m3d

Набивка сальниковая3.m3d

МК1402.00.005 _ Шпилька.pdf

МК2275.00.002 _ Втулка защитная.cdw

ДМГ40040.00.013 _ Уплотнение шнуровое.pdf

НКТ8.00.018 _ Крышка сальника.m3d

МК2275.00.004У _ Кольцо сальника.pdf

МК2275.00.000А СБ _ Насос ГР400_40.cdw

МК2111.00.002 _ Втулка.m3d

МК2275.00.001 _ Вал.pdf

НКТ8.00.013 _ Крышка.pdf

ДМГ40040.00.012 _ Крышка.pdf

МК2275.00.000А _ Насос ГР400_40.a3d

01.03.066608.05 _ Корпус спиральный.cdw

ДМГ40040.00.012 _ Крышка.m3d

НКТ8.00.014 _ Пульпоотражатель.pdf

ДМГ40040.00.011 _ Диск защитный.m3d

НР - 002 _ Полумуфта насоса.m3d

МК1402.00.005 _ Шпилька.m3d

НКТ8.00.018 _ Крышка сальника.pdf

01.03.066608.05 _ Корпус спиральный.pdf

МК2275.00.002 _ Втулка защитная.pdf

МК2275.00.003 _ Крышка стакана.cdw

НР - 002 _ Полумуфта насоса.pdf

МК2275.00.004У _ Кольцо сальника.cdw

МК1402.00.001 _ Стакан.m3d

НКТ8.00.014 _ Пульпоотражатель.m3d

МК2111.00.002 _ Втулка.pdf

МК2275.00.001 _ Вал.cdw

НКТ8.00.011 _ Гайка.pdf

НКТ8.07.000А_Крышка/

НКТ8.07.000А_Крышка/НКТ8.07.002А _ Прокладка.pdf

НКТ8.07.000А_Крышка/НКТ8.07.000А _ Крышка.pdf

НКТ8.07.000А_Крышка/НКТ8.07.001А _ Крышка половина.m3d

НКТ8.07.000А_Крышка/НКТ8.07.002А _ Прокладка.m3d

НКТ8.07.000А_Крышка/НКТ8.07.002А _ Прокладка.cdw

НКТ8.07.000А_Крышка/НКТ8.07.000А _ Крышка.a3d

НКТ8.07.000А_Крышка/НКТ8.07.000А СБ _ Крышка.pdf

НКТ8.07.000А_Крышка/НКТ8.07.001А _ Крышка половина.pdf

НКТ8.07.000А_Крышка/НКТ8.07.000А _ Крышка.spw

НКТ8.07.000А_Крышка/НКТ8.07.000А СБ _ Крышка.cdw

НКТ8.07.000А_Крышка/НКТ8.07.001А _ Крышка половина.cdw

МК2111.00.002 _ Втулка.cdw

НКТ8.00.018 _ Крышка сальника.cdw

НКТ8.00.025 _ Шпонка.pdf

НКТ8.00.025 _ Шпонка.cdw

МК1402.00.003 _ Кронштейн.m3d

МК1402.00.001 _ Стакан.cdw

МК2275.00.004У _ Кольцо сальника.m3d

Набивка сальниковая2.m3d

МК2275.00.001 _ Вал.m3d

МК2275.00.000А СБ _ Насос ГР400_40.pdf

МК1402.00.003 _ Кронштейн.cdw

НКТ8.00.006 _ Кольцо.pdf

МК1402.00.003 _ Кронштейн.pdf

НР - 002 _ Полумуфта насоса.cdw

МК2275.00.003 _ Крышка стакана.m3d

НКТ8.00.011 _ Гайка.m3d

ДМГ40040.00.013 _ Уплотнение шнуровое.m3d

ДМГ40040.00.011 _ Диск защитный.cdw

НКТ8.00.025 _ Шпонка.m3d

НКТ8.00.013 _ Крышка.m3d

НКТ8.00.016 _ Болт установочный.cdw

НКТ8.00.006 _ Кольцо.m3d

МК1471.001 _ Шпилька.pdf

НКТ8.00.021 _ Прокладка.cdw

НКТ8.00.016 _ Болт установочный.m3d

НКТ8.00.006 _ Кольцо.cdw

МК1402.00.005 _ Шпилька.cdw

МК2275.00.002 _ Втулка защитная.m3d

НКТ8.00.007 _ Кольцо.m3d

НКТ8.00.021 _ Прокладка.m3d

МК2275.00.003 _ Крышка стакана.pdf

НКТ8.00.007 _ Кольцо.pdf

НКТ8.00.013 _ Крышка.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
