Грунтовый насос ГР 160/31,5

Назначение: грунтовый насос ГР 160/31,5 и агрегат электронасосный на его основе предназначен для перекачивания высоко абразивных гидросмесей с рН 6...12, плотностью до 1600 кг/м3, температурой от 278 до 343 К (от 5° до 70°С), объемной концентрацией твердых включений до 40%, микро твёрдостью до 11000 МПа. Применять грунтовый насос ГР 160/31,5 следует для перекачивания гидросмесей с крупностью твердых включений до 6 мм.
Агрегаты предназначены для эксплуатации в отапливаемых помещениях, или в не отапливаемых помещениях и под навесом при температуре окружающего воздуха от - 20° до + 40° С.
Грунтовый насос ГР 60/31,5 – центробежный, горизонтальный, одноступенчатые с осевым подводом гидросмеси к рабочему колесу. Детали рабочей полости насоса: рабочее колесо, корпус внутренний, диск, изготовлены из износостойкого сплава ИЧХ28Н2. Уплотнение вала грунтового насоса - мягкий сальник с подачей промывочной воды.
Техническая характеристика
1. Подача, м/ч 160
2. Напор, м вод. ст. 32
3. Скорость вращения, об/мин. 1500
4. Коэффициент полезного действия, не менее, % 58
5. Допустимый кавитационный запас, м, не более 4,5
6. Мощность электродвигателя, кВт 37
7. Направление вращения - против часовой стрелки,
если смотреть со стороны привода.
8. Габаритные размеры, мм:
длина 1002
ширина 630
высота 630
9. Масса, кг 350

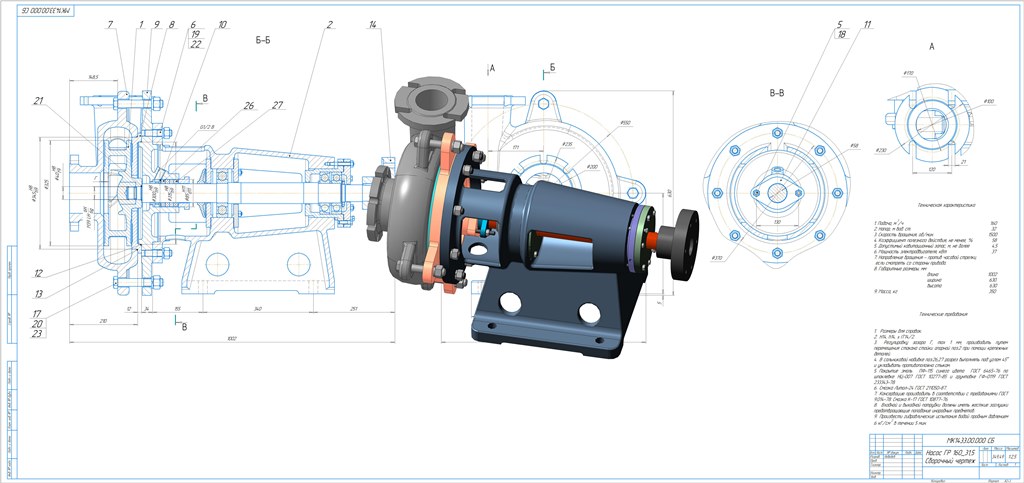

Состав: Полный пакет конструкторской документации для изготовления: 3D-модели, Сборочные чертежи (СБ), Спецификации, Деталировка.

Софт: КОМПАС-3D 16.3
