Грунтовой насос ГраТ

Предназначены для перекачивания высокоабразивных гидросмесей с рН 6...12, плотностью до 2200 кг/м3, температурой от 278 до 343 К (от 5° до 70°С), объемной концентрацией твердых включений до 40%, средний размер твердых частиц 6мм, максимальный размер твердых частиц 12 мм, микротвердостью до 11000 МПа.

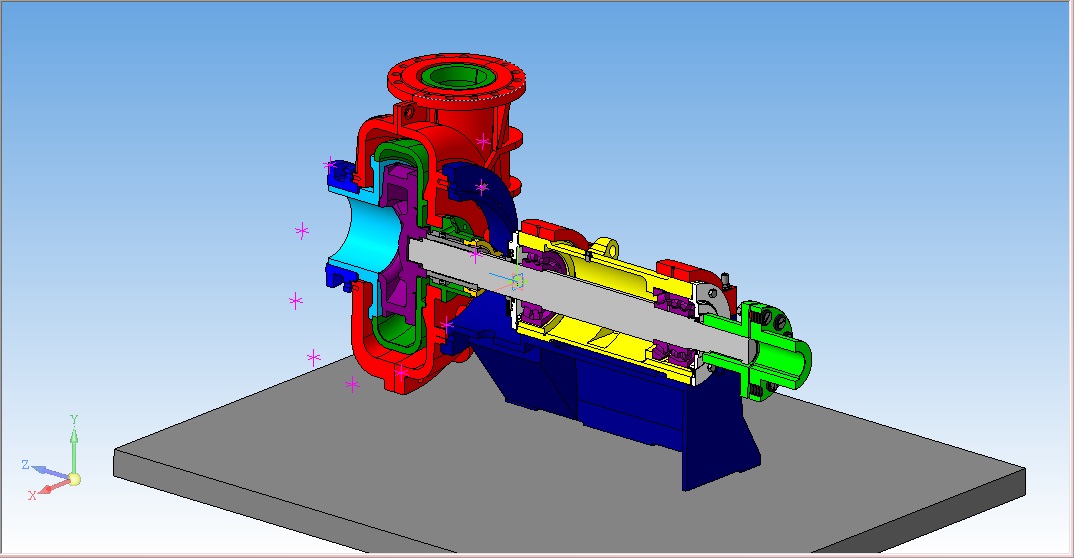

Состав: 3D сборка

Софт: КОМПАС-3D 15.1 SP2

Файлы:
Грунтовой насос ГраТ/
Грунтовой насос ГраТ/Хомут.m3d
Грунтовой насос ГраТ/Винт.m3d
Грунтовой насос ГраТ/Кольцо проставочное.m3d
Грунтовой насос ГраТ/Корпус наружний задняя половина 1.m3d
Грунтовой насос ГраТ/Втулка защитная.m3d
Грунтовой насос ГраТ/Флянец.m3d
Грунтовой насос ГраТ/Кольцо.m3d
Грунтовой насос ГраТ/Втулка распорная.m3d
Грунтовой насос ГраТ/Палумуфта эл двиг.m3d
Грунтовой насос ГраТ/Прокладка крышки передней.m3d
Грунтовой насос ГраТ/Корпус наружний передняя половина.m3d
Грунтовой насос ГраТ/кронштейн.m3d
Грунтовой насос ГраТ/Крышка передняя.m3d
Грунтовой насос ГраТ/Крышка лабиринтного уплотнителя.m3d
Грунтовой насос ГраТ/Крышка сальника.m3d
Грунтовой насос ГраТ/Прокладка крышки задней.m3d
Грунтовой насос ГраТ/Палец муфты.m3d
Грунтовой насос ГраТ/Кольцо распорное.m3d
Грунтовой насос ГраТ/Пробка с отверстием для отвода воздуха.m3d
Грунтовой насос ГраТ/Бронедиск.m3d
Грунтовой насос ГраТ/Корпус наружний задняя половина.m3d
Грунтовой насос ГраТ/Рабочее колесо.m3d
Грунтовой насос ГраТ/Прокладка пробки.m3d
Грунтовой насос ГраТ/Вал.m3d
Грунтовой насос ГраТ/Насос в сборе.a3d
Грунтовой насос ГраТ/Корпус внутрений.m3d
Грунтовой насос ГраТ/Штуцер.m3d
Грунтовой насос ГраТ/Отбойник.m3d
Грунтовой насос ГраТ/Сборка стакан в сборе.a3d
Грунтовой насос ГраТ/Корпус сальника.m3d
Грунтовой насос ГраТ/Кольцо сальника.m3d
Грунтовой насос ГраТ/Полумуфта насоса.m3d
Грунтовой насос ГраТ/Стакан.m3d
Грунтовой насос ГраТ/Пробка.m3d
Грунтовой насос ГраТ/Крышка задняя.m3d
