Разработка кинематической схемы токарно-винторезного станка на базе станка 1A616

Брестский государственный технический университет, кафедра машиноведения, дисциплина технологическое оборудование, Курсовая работа, тема "Разработка кинематической схемы токарно-винторезного станка на базе станка 1A616", 2012 год

Исходные данные: станок 1А616, минимальная частота вращения шпинделя - 10 об/мин, максимальная 2000 об/мин, минимальная подача 0,04 мм/об, максимальная 5 мм/об. Особенности привода главного движения: переборная группа.
В данной курсовой работе на основе базового токарно-винторезного станка 1A616 рассчитали привод главного движения и привод подач. Построили график частот вращения и график подач, определили крутящие моменты ПГД.
По сравнению с базовым станком 1A616 шпиндель разработанного токарно-винторезного станка имеет 24 различных скоростей вращения, от 10 до 2000мин-1. Также был заменен электродвигатель двигатель мощность 14 кВт на двигатель c мощностью 5,5 кВт.
Содержание
Введение
1 Определение технических характеристик
2 Кинематический расчет привода главного движения
3 Кинематический расчет привода подач
Заключение
Список использованной литературы

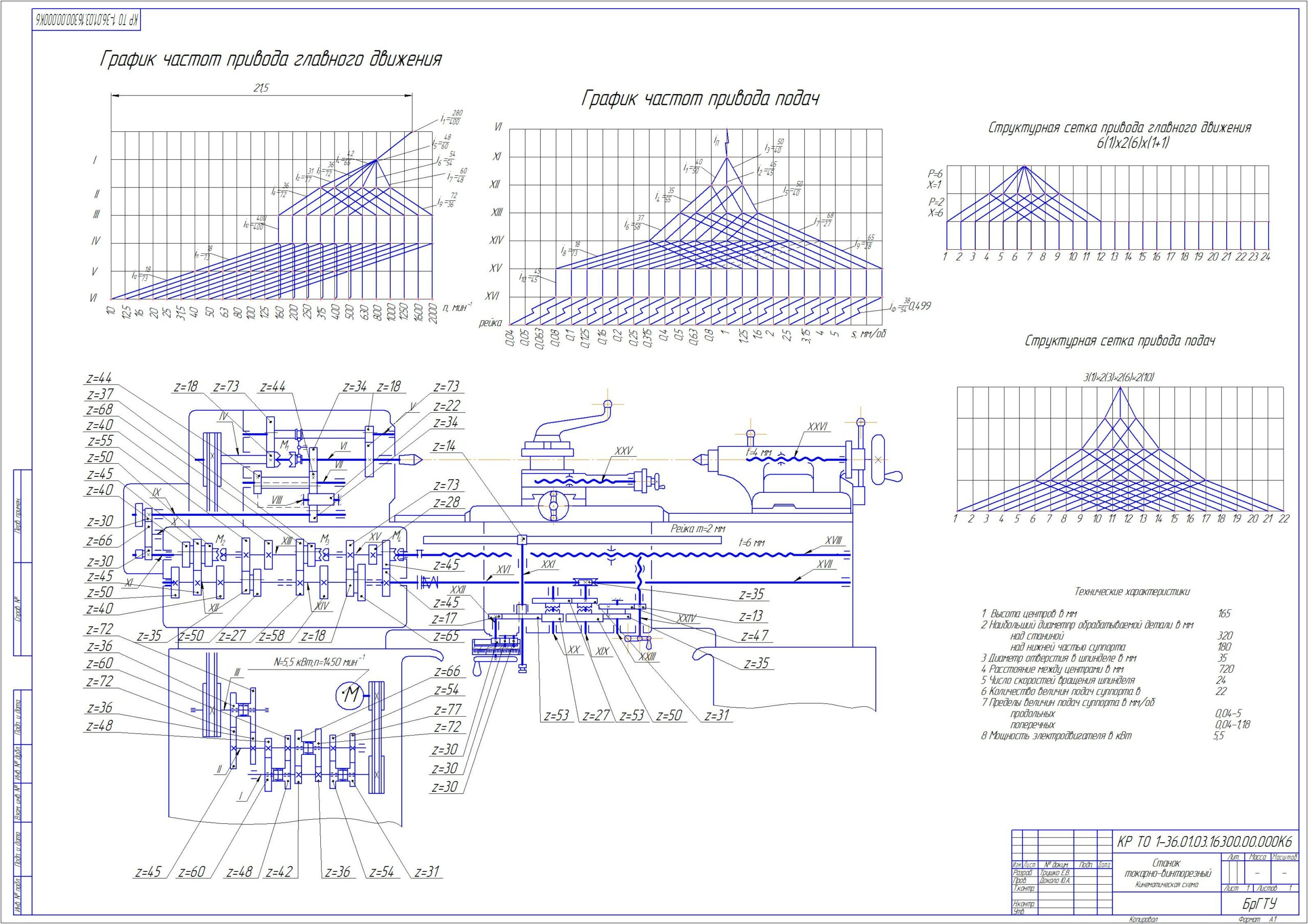

Состав: Кинематическая схема (К6) Язык документа
