Разработка маршрута сборки изделия "Привод"

КАЗАНСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ИМ. А.Н.ТУПОЛЕВА
Кафедра «Технологии машиностроительных производств»
Курсовая работа по по дисциплине "Технология машиностроения"
На тему: «Разработка маршрута сборки изделия "Привод"»
Казань, 2015

Изделие "Привод" служит для передачи вращения между валами, расположенными под углом друг к другу, применяется коническая передача.

Технические условия
1. Предельные отклонения деталей по 14 квалитету;
2. Степень точности конической зубчатой передачи 9 – ГОСТ1643-81;
3. Обеспечить суммарное пятно контакта по высоте зуба не менее 40% и по ширине не менее 50% по ГОСТ1643-81.

Содержание:
Введение
1. Расчет объема выпуска сборочной единицы. Выбор типа производства
2. Служебное назначение сборочной единицы
3. Технические условия и нормы точности на сборочную единицу в соответствии со служебным назначением
4. Анализ технологичности конструкции сборочной единицы
5. Выбор метода достижения требуемой точности
6. Предварительный выбор вида и организационной формы сборки
7. Разработка последовательности сборки сборочной единицы и составление технологической схемы сборки
8. Методы контроля качества сборочной единицы
9. Нормирование процесса сборки. Составление циклограммы
10. Формирование сборочных операций и окончательный выбор вида и организационной формы сборки
11. Технологический процесс сборки и испытаний
12. Инструмент для разборочно-сборочных работ
Заключение
Список литературы
Приложение - Технологический процесс сборки

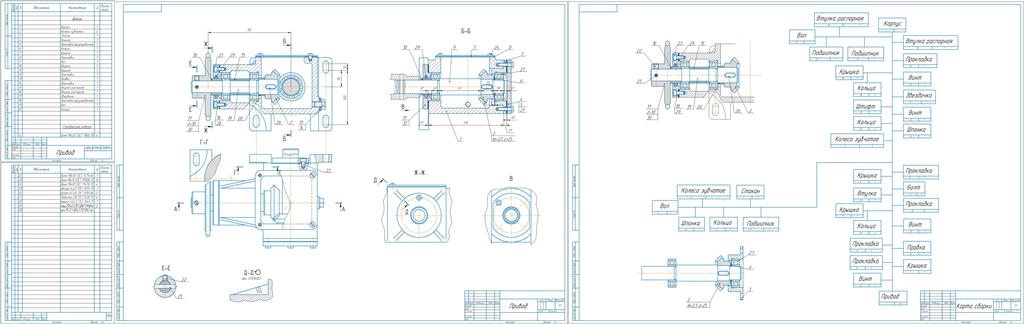

Состав: Привод (СБ), Спецификация, Карта сборки привода, ПЗ, ТП Язык документа

Софт: КОМПАС-3D 14

Файлы:
Курсовая работа по ТМС - Привод/
Курсовая работа по ТМС - Привод/Карта сборки Привода.cdw
Курсовая работа по ТМС - Привод/Привод спец.spw
Курсовая работа по ТМС - Привод/Thumbs.db
Курсовая работа по ТМС - Привод/Привод.cdw
Курсовая работа по ТМС - Привод/ПЗ по ТМС - Привод.doc
Курсовая работа по ТМС - Привод/ТП Сборки.xls
