Конкурс асов 3D-моделирования

Разработка операции фрезерование паза

Тульский государственный университет
Кафедра «Технология машиностроения»
дисциплина "ОСНОВЫ ТЕХНОЛОГИИ МАШИНОСТРОЕНИЯ"
Тула, 2014

В рамках данного курсового проекта рассмотрены Анализ чертежа, Разработка маршрутного технологического процесса, Изготовление исходной заготовки, Выбор структуры заданной операции и средств производства, размеров, Расчёт режима резания, Нормирование операции, Описание операции, Определение промежуточных припусков и операционных размеров, было выбрано, приспособление, средство измерения.
Графическая часть составляет: ПЗ, Наладка(ВО), Чертёж отрезки заготовки (ВО), Деталь "Планка" (ВО), Технологическую карту(ВО), титульный лист и задание.
А1 -1 лист, А2 - 1лист, А3 - 2лист, пояснительная записка 28 листов.

Состав: Наладка(ВО), Отрезка заготовки(ВО), Планка(ВО), Технологическая карта(ВО), ПЗ, титульник и задание Язык документа

Софт: КОМПАС-3D 15

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка операции фрезерование паза

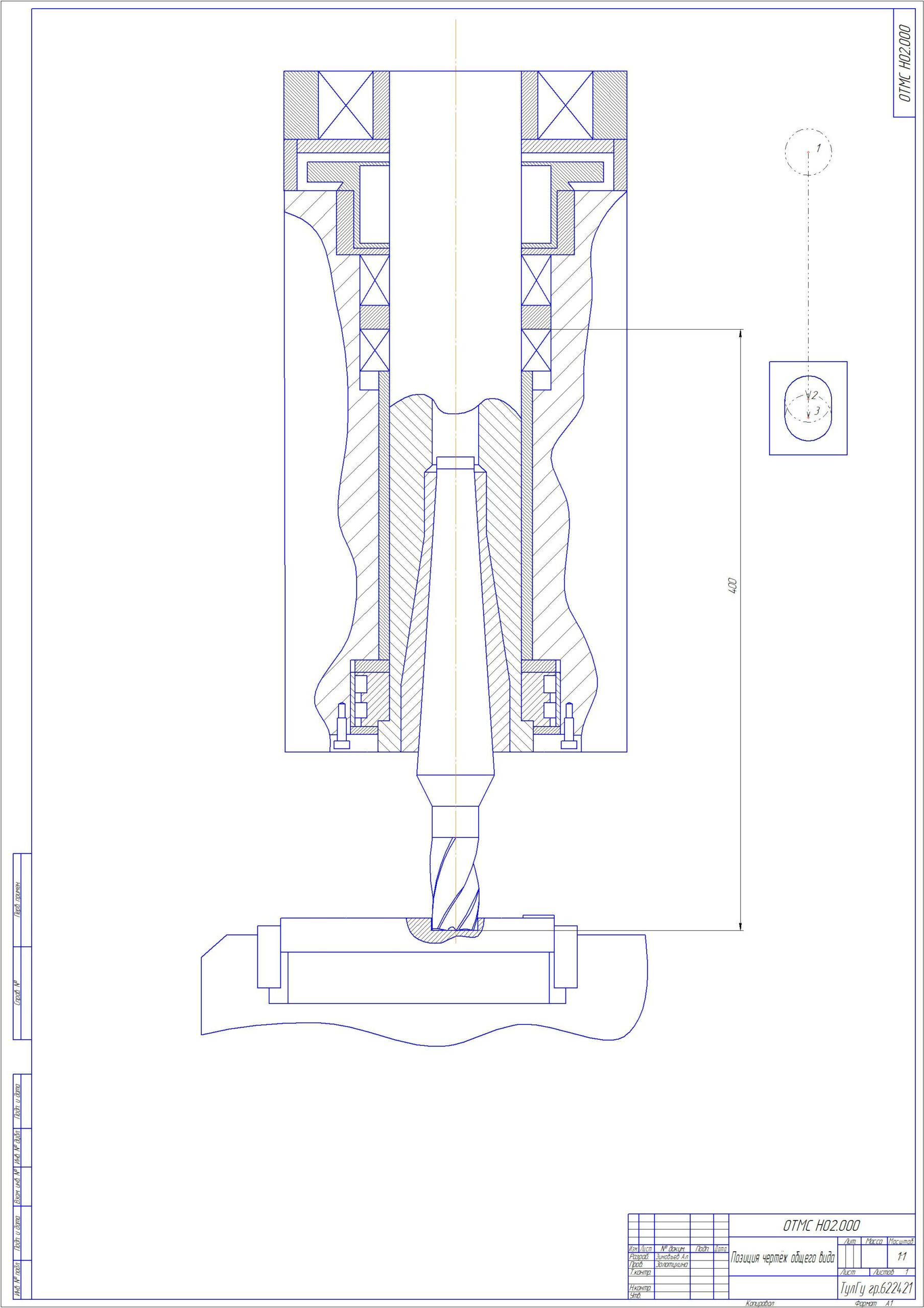

ОТМ\Наладка.cdw
ОТМ\отре3ка.cdw
ОТМ\Планка.cdw
ОТМ\Технологическа карта2.cdw
ОТМ
ОТМ\КП.docx
ОТМ\Титульный и задание.docx
