Разработка проекта участка механического цеха по обработке детали "Шпиндель" 412.00М.410.301

Барановичский Государственный Университет
Кафедра технологии машиностроения
Дипломный проект
На тему: "Разработка проекта участка механического цеха по обработке детали Шпиндель 412.00М.410.301"
Барановичи 2009

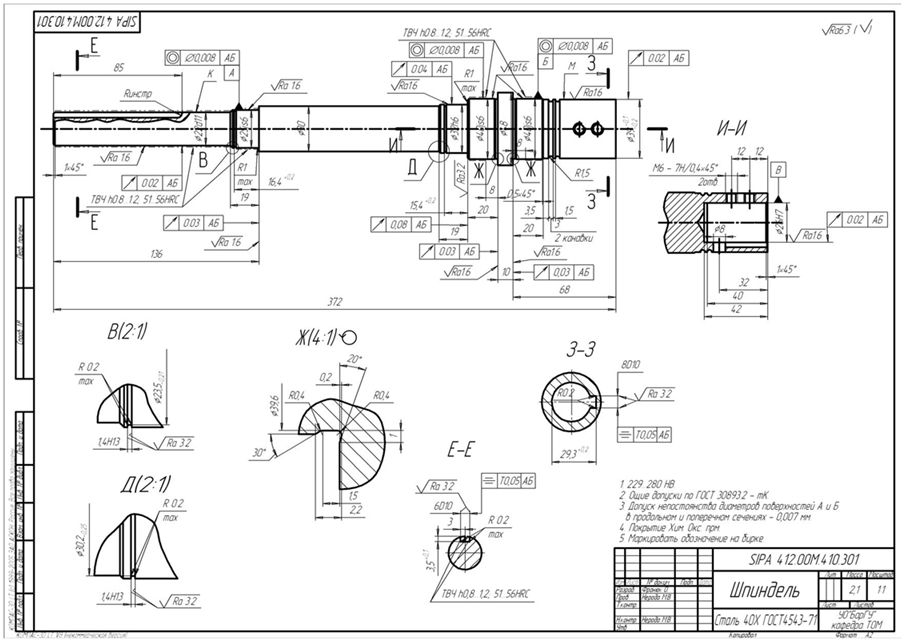

Объектом исследования является сверлильный шпиндель агрегатного станка.
Цель работы – разработка проекта участка механической обработки детали «Шпиндель».
Проводились работы по совершенствованию базового техпроцесса, планировке участка цеха, расчету и проектированию тисков самоцентрирующихся и приспособления установочного универсального, исследование технологии электроэрозионной обработки поверхностей опорных шеек шпинделя.
В результате совершенствования базового техпроцесса уменьшилась численность основных рабочих человек, сократилось время обработки детали, сократилась трудоёмкость изготовления единицы продукции, был спроектирован участок механической обработки детали «Шпиндель».
Основные технологические показатели: время обработки 74,55 минут, объем выпуска – 4000 штук в год, среднесерийное производство, количество станков – 8, себестоимость единицы продукции – 41,8 тыс. руб.
Эффективность техпроцесса определяется высокой производительностью и экономической эффективностью при достижимой точности и шероховатости поверхностей по техническим требованиям изготовления деталей машин.

Дипломный проект содержит 90 страниц пояснительной записки, техническую документацию (МК, ОК, КТК),
графический материал (Эскизы операционные — 3 листа формата А1, Планировка участка цеха — 1 листа формата А1, Тиски самоцентрирующиеся призматические — 1 листа формата А1, Приспособление установочное универсальное — 1 листа формата А1, ТЭП — 1 лист формата А1

В данном дипломном проекте в результате анализа существующего техпроцесса шпинделя 412.00М.410.301 спроектирован новый вариант техпроцесса в условиях серийного производства и разработан проект участка для изготовления данной детали.
В проекте спроектированы и рассчитаны: тиски самоцентрирующие призматические и приспособление установочное универсальное для контроля биения. Проведен анализ возможности восстановления опорных шеек шпинделя защитными покрытиями и применения способа электроэрозионной обработки. В проекте отражены вопросы охраны труда, энерго-ресурсосбережения и экологической безопасности.
