Разработка технологического процесса механической обработки детали "Шпиндель"

0
0
8
0
0
50

Мордовский госуниверситет, кафедра автоматизации технологических процессов, технология машиностроения, КР на тему: Разработка технологического процесса механической обработки детали, 2012

Деталь – шпиндель длиной 428 мм, представляет собой тело вращения, относится к классу валов. Масса детали m = 8,08 кг.
Деталь входит в коробку скоростей специального сверлильного станка, служит для передачи крутящего момента.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 7
1 Проектирование технологического процесса 10
1.1 Анализ служебного назначения детали 10
1.2 Материал детали, его химические и механические свойства 14
1.3 Выбор вида и формы организации процесса изготовления
детали 15
1.4 Выявление числа деталей, подлежащих изготовлению в
единицу времени и по неизменяемому чертежу 17
1.5 Анализ технологичности конструкции детали 18
1.6 Выбор метода получения заготовки и ее проектирования 22
1.6.1 Расчет заготовки 23
1.7 Выбор вида технологического процесса 31
1.8 Анализ заводского технологического процесса 31
1.9 Разработка маршрута технологического процесса обработки
заготовки 33
1.10 Выбор и обоснование технологических баз 40
1.11 Расчет припусков 51
1.12 Разработка технологических операций 60
1.12.1 Выбор типа оборудования 60
1.12.2 Выбор станочных приспособлений вспомогательного,
режущего и мерительного инструмента 63
1.12.3 Расчет режимов резания 64
1.13 Нормирование технологического процесса 71
2 Проектирование технологической оснастки 74
2.1 Проектирование станочного приспособления 74
2.2 Описание и принцип действия станочного приспособления 76
ЗАКЛЮЧЕНИЕ 105
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 107



Дата
19.12.2024
Язык
Русский
Состав

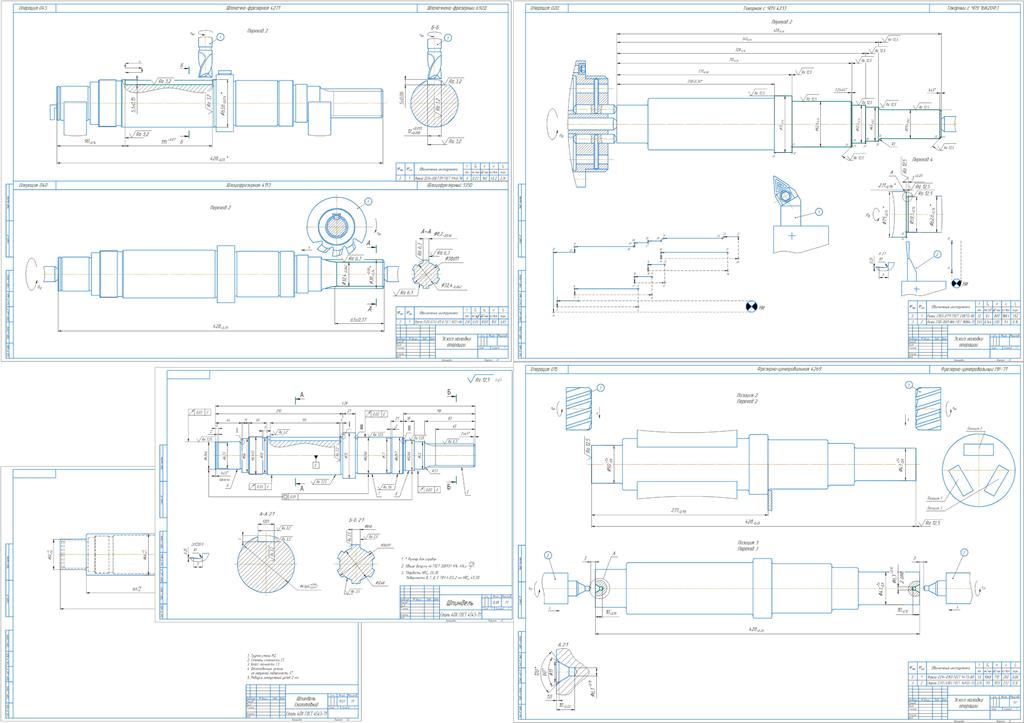

Пояснительная записка, технологическая документация, чертежи: деталь, заготовка, эскизы наладки операции-3 шт.
