Разработка технологического процесса механической обработки детали "Винт"

0
0
9
0
0
50

Мордовский госуниверситет, кафедра автоматизации технологических процессов, технология машиностроения, КР на тему: Разработка технологического процесса механической обработки детали, 2012

Деталь винт представляет собой ступенчатый вал состоящим из совокупности цилиндрических поверхностей ограниченных по торцам плоскостями. Кроме гладких цилиндрических, винт имеет шлицы и резьбовую поверхность профиль которой представляет собой равнобочную трапецию с углом при вершине 30° (трапецеидальная резьба).
Деталь является телом вращения, относится к классу валов. Общая длина винта 398 мм, масса детали mд = 3,1 кг, номинальный диаметр резьбы 40 мм, шаг 6 мм, число заходов z1=1, направление линии витка – правое, шлицевая поверхность имеет следующие параметры: количество шлицев – 6, ширина шлица 6h8 мм, наружный диаметр Ø32h7 мм, внутренний диаметр Ø26 мм.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 7
1 Разработка технологического процесса 9
1.1 Анализ служебного назначения детали 9
1.2 Материал детали, его химические и механические свойства 12
1.3 Выявление числа деталей, подлежащих изготовлению в
единицу времени и по неизменяемому чертежу 13
1.4 Выбор вида и формы организации процесса изготовления
детали 13
1.5 Анализ технологичности конструкции детали 15
1.6 Выбор метода получения заготовки и ее проектирования 19
1.6.1 Расчет заготовки 20
1.7 Выбор вида технологического процесса 26
1.8 Разработка маршрута технологического процесса обработки
заготовки 27
1.9 Выбор и обоснование технологических баз 33
1.10 Расчет припусков 46
1.11 Разработка технологических операций 55
1.11.1 Выбор типа оборудования 55
1.11.2 Выбор станочных приспособлений вспомогательного,
режущего и мерительного инструмента 57
1.11.3 Расчет режимов резания 58
1.12 Нормирование технологического процесса 68
2 Проектирование технологической оснастки 72
2.1 Расчёт и выбор режущего инструмента 72
2.2 Расчет и выбор контрольного инструмента 76
ЗАКЛЮЧЕНИЕ 80
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 81



Дата
19.12.2024
Язык
Русский
Состав

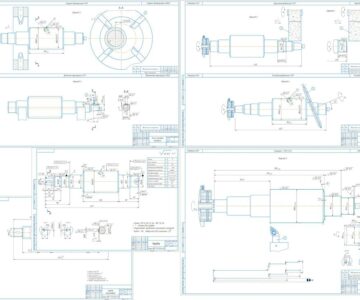

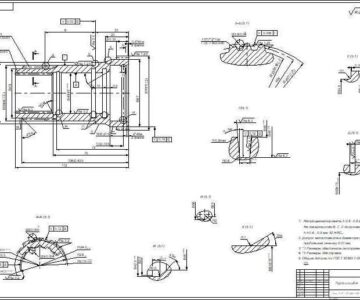

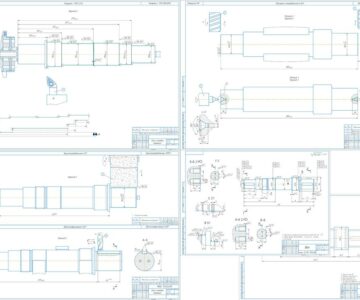

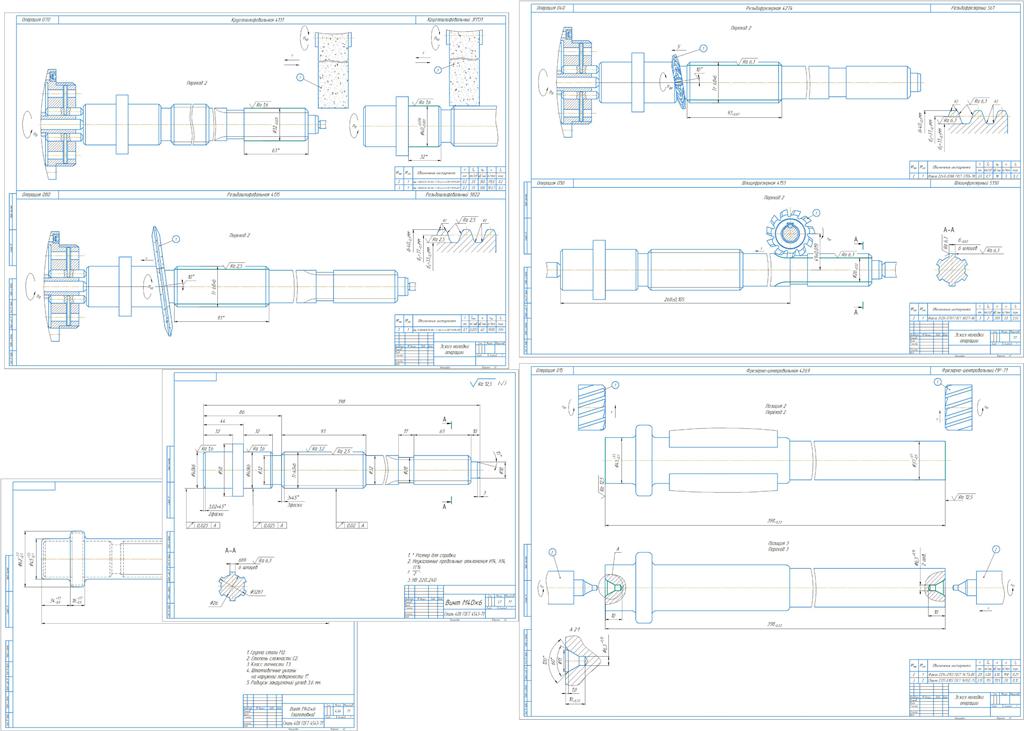

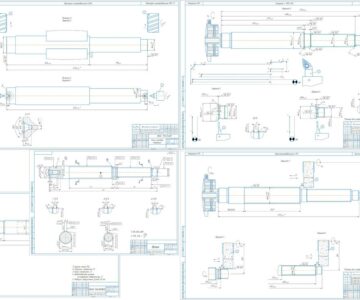

Пояснительная записка, технологическая документация, чертежи: деталь, заготовка, эскизы наладки операции-3 шт.
Софт
КОМПАС-3D 22 Как открыть?
Содержимое архива
  • Винт (заготовка).cdw
  • Винт.cdw
  • Винт.doc
  • тех.пр..doc
  • Эскиз наладки1.cdw
  • Эскиз наладки2.cdw
  • Эскиз наладки3.cdw
