Разработка технологического процесса механической обработки детали "Валик"

Мордовский госуниверситет, кафедра автоматизации технологических процессов, технология машиностроения, КР на тему: Разработка технологического процесса механической обработки детали, 2012

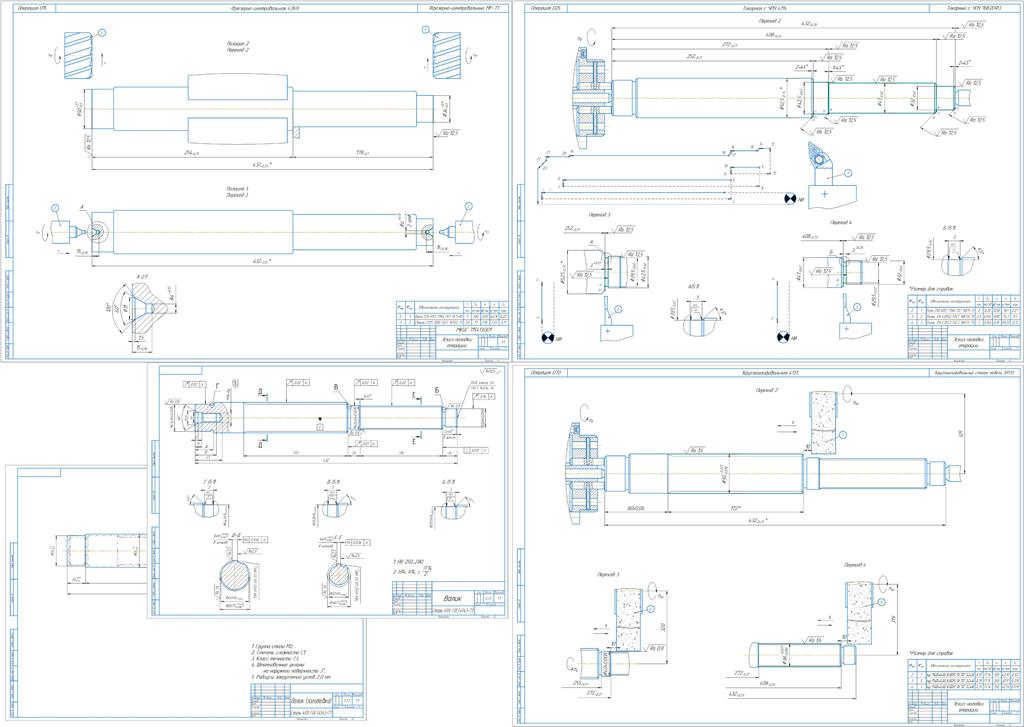

Деталь валик представляет собой ступенчатый вал, является телом вращения, относится к классу валов. Общая длина валика 432 мм, масса детали mд = 7,9 кг. Валик имеет две шлицевые поверхности D-6×32×38f7×6e9 ГОСТ 1139-80 и D-8×46×50f7×8e9 ГОСТ 1139-80, предназначенные для установки зубчатых колёс и шестерен.
Деталь применяется в силовых и кинематических зубчатых передачах, и служит для передачи крутящего момента. Валик устанавливается, в подшипники, которые являются опорами. Во время работы на деталь действуют большие осевые и радиальные (поперечные) силы, вызывающие изгиб, что обуславливает повышенные требования к качеству и точности изготовления, твёрдости, жесткости, устойчивости к колебаниям.

Содержание

Введение 7
1 Разработка технологического процесса 10
1.1 Анализ служебного назначения детали 10
1.2 Материал детали, его химические и механические свойства 13
1.3 Выявление числа деталей, подлежащих изготовлению в
единицу времени и по неизменяемому чертежу 14
1.4 Выбор вида и формы организации процесса изготовления
детали 14
1.5 Анализ технологичности конструкции детали 16
1.6 Выбор метода получения заготовки и ее проектирования 19
1.6.1 Расчет заготовки 20
1.7 Выбор вида технологического процесса 29
1.8 Анализ заводского технологического процесса 29
1.9 Разработка маршрута технологического процесса
обработки заготовки 30
1.10 Выбор и обоснование технологических баз 36
1.11 Расчет припусков 44
1.12 Разработка технологических операций 52
1.12.1 Выбор типа оборудования 52
1.12.2 Выбор станочных приспособлений, вспомогательного,
режущего и мерительного инструмента 56
1.12.3 Расчет режимов резания 57
1.13 Нормирование технологического процесса 66
2 Проектирование технологической оснастки 71
2.1 Проектирование станочного приспособления 71
2.2 Описание и принцип действия станочного приспособления73
2.3 Проектирование режущего инструмента 74
2.4 Проектирование измерительного инструмента 84
Заключение 86

Список использованных источников 87
