Мордовский госуниверситет, кафедра автоматизации технологических процессов, технология машиностроения, Кр на тему: Разработка технологического процесса механической обработки детали, 2012

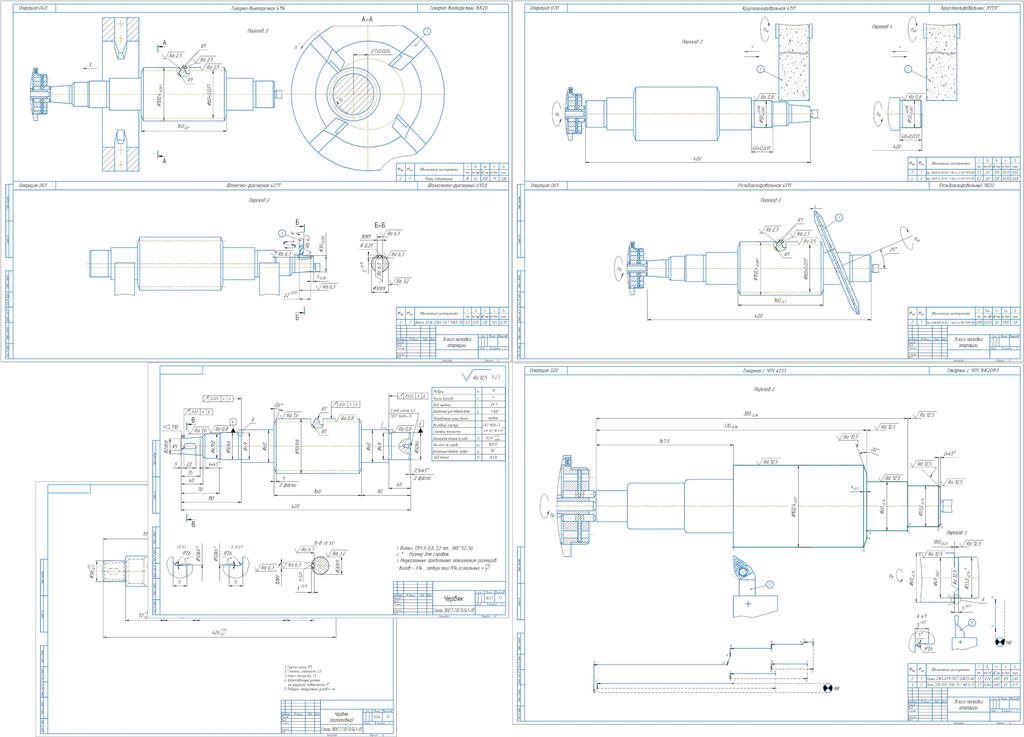

Деталь вал червячный представляет собой ступенчатый вал, на одной из цилиндрических поверхностей которого образована винтовая поверхность, является телом вращения, относится к классу валов. Общая длина червячного вала 420 мм, масса детали mд = 10,57 кг, модуль червяка m = 10,0 мм, число заходов z1=1, направление линии витка – правое, степень точности червяка 8-В ГОСТ 3675-81. Деталь является основным элементом червячного механизма, используемого для передачи движения между перекрещивающимися валами, входящего в состав червячного редуктора.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 10
1 Разработка технологического процесса 12
1.1 Анализ служебного назначения детали 12
1.2 Материал детали, его химические и механические свойства 15
1.3 Выявление числа деталей, подлежащих изготовлению в
единицу времени и по неизменяемому чертежу 16
1.4 Выбор вида и формы организации процесса изготовления
детали 16
1.5 Анализ технологичности конструкции детали 18
1.6 Выбор метода получения заготовки и ее проектирования 22
1.6.1 Расчет заготовки 23
1.7 Выбор вида технологического процесса 29
1.8 Анализ заводского технологического процесса 30
1.9 Разработка маршрута технологического процесса обработки
заготовки 31
1.10 Выбор и обоснование технологических баз 38
1.11 Расчет припусков 51
1.12 Разработка технологических операций 63
1.12.1 Выбор типа оборудования 63
1.12.2 Выбор станочных приспособлений вспомогательного,
режущего и мерительного инструмента 65
1.12.3 Расчет режимов резания 66
1.13 Нормирование технологического процесса 81
2 Проектирование технологической оснастки 83
2.1 Расчет станочного приспособления 83
2.1.1 Техническое описание конструкции и принцип работы
приспособления 83
2.1.2 Разработка расчетной схемы закрепления и расчёт
механизма зажима 83
2.2 Расчёт и выбор режущего инструмента 88
2.3 Расчет и выбор контрольного инструмента 92
ЗАКЛЮЧЕНИЕ 94
