Разработка тех. процесса изготовления детали рычаг КПП ПАЗ 3205

Павловский автомеханический техникум им. И.И. Лепсе
Курсовой проект по дисциплине "Технология машиностроения"
На тему "Разработка тех. процесса изготовления детали Рычаг"
Павлово 2018

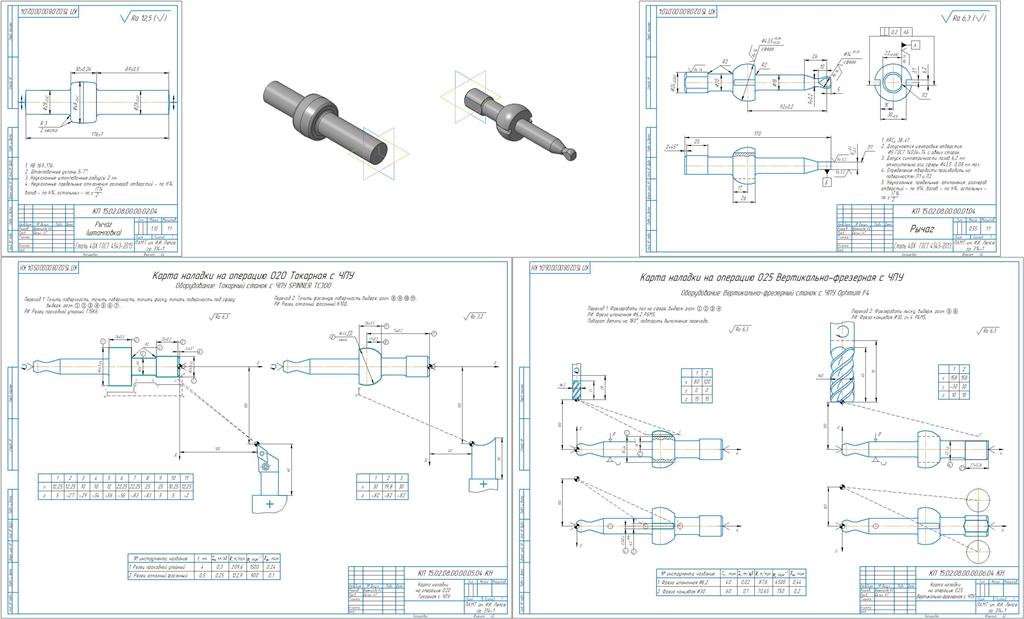

В данной работе содержится чертеж детали, 3D модель и карты наладки на 2 операции обработки на станке с ПУ. Данный курсовой проект выполнен по предмету «Технология машиностроения». Темой проекта является разработка технологического процесса изготовления детали «Рычаг». Содержится расчетно-пояснительная записка, комплект технологических и графических документов.

Содержание
Аннотация на курсовой проект…………………………………………………… 2
1 Технологическая часть………………………………………………………….. 3
1.1 Назначение и описание условий работы детали, технические требования при изготовлении, материал и его характеристики……………………….. 3
1.2 Выбор и обоснование типа производства…………………………………… 4
1.3 Анализ технологичности конструкции детали……………………………….. 5
1.4 Обоснование и выбор метода получения заготовки, определение общих припусков на заготовку, ее размеров и коэффициента использования материала (КИМ) ……………………………………………………………. 8
1.5 Краткая характеристика разрабатываемого технологического процесса….. 13
1.5.1 Подбор типового технологического процесса……………………………. 13
1.5.2 Выбор технологических баз………………………………………………… 15
1.5.3 Обоснование принятой последовательности обработки и содержание операций………………………………………………………………………. 19
1.5.4 Обоснование выбора и технические характеристики выбранного оборудования………………………………………………………………… 20
1.5.5 Обоснование выбора станочных приспособлений………………………… 28
1.5.6 Обоснование выбора режущих и вспомогательных инструментов……… 30
1.5.7 Обоснование выбора измерительных инструментов, приборов, приспособлений……………………………………………………………… 32
1.6 Определение операционных припусков и операционных размеров (на одну поверхность табличным методом и на одну – расчетно-аналитическим)… 33
1.7 Разработка управляющей программы обработки детали на станке с ЧПУ…. 39
1.8 Определение режимов резания и технических норм времени на 2 операции. 40
Литература………………………………………………………………………….. 49

Состав: Рычаг КПП ПАЗ 3205 Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Технология машиностроения / Разработка тех. процесса изготовления детали рычаг КПП ПАЗ 3205
