Разработка технологического процесса механической обработки детали "Сошка 5440-3401090 рулевого механизма

Белорусский национальный технический университет
кафедра Автомобили
курсовой проект по дисциплине “Технология автомобилестроения”
На тему: разработка технологического процесса механической обработки детали Сошка
Минск 2022

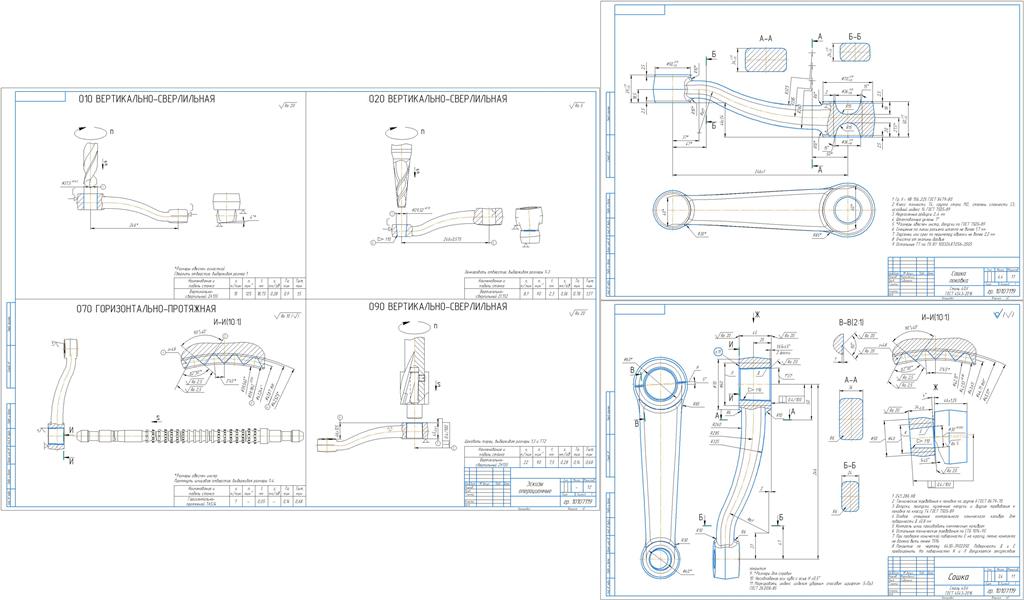

Сошка 5440-3401090 рулевого механизма, запасная часть МАЗ.
На чертеже достаточно информации о материале, и способе получения заготовки:
Поковка ІІ гр.- НВ 241…286 ГОСТ 8479 – 70.
Материал: Сталь 40Х ГОСТ 4543 – 2016/
Деталь имеет ряд допусков на изготовление.
Шероховатость основных и базовых поверхностей Ra=20 мкм. На боковые поверхности шлицов назначена шероховатость Ra=2,5 мкм.
Все необходимые допуски формы и расположения поверхностей обозначены на чертеже.

ВВЕДЕНИЕ………………………………………………………………………... 4
1.Назначение детали в узле, химический состав и механические
свойства материала................................................................................................... 5
2.Анализ технологичности конструкции детали………………………… 7
3.Определение и описание типа и формы производства………………… 9
4.Обоснование и выбор метода получения заготовки................................ 14
5.Назначение припусков на механическую обработку………………….. 15
6.Выбор технологического процесса механической обработки................ 18
7.Подбор режущего, мерительного и вспомогательного инструментов,
приспособлений......................................................................................................... 21
8.Назначение режимов резания…………………………………………… 24
9.Техническое нормирование технологического процесса....................... 27
ЗАКЛЮЧЕНИЕ……………………………………………………………………. 28
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ................................................ 29
ПРИЛОЖЕНИЕ Маршрутная технологическая карта………………………….. 30
