Разработка технологического процесса детали "Шток" ТМ 5.10

Барановичский государственный университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Технология машиностроения"
На тему: "Разработка технологического процесса детали Шток"
Барановичи 2017

Цель работы: разработать технологический процесс механической обработки штока. В данном курсовом проекте произведена разработка технологического процесса на деталь «Шток» ТМ 5.10.
Деталь «Шток» является основной частью узла "Поршень I ступени", который входит в компрессорную установку 6ВШ2,5-25/6. 6ВШ2,5-25/6 – это воздушная, поршневая, стационарная компрессорная станция, предназначенная для получения сжатого воздуха давлением до 25 МПа (250 кгс/см2), используемого:
1) для привода исполнительных механизмов и устройств (КИП) в технологических линиях различных производств.
2) для пневмоиспытаний магистральных газопроводов;
3) в технологических процессах горнорудной и нефтегазодобывающей промышленности.

Содержание:
ВВЕДЕНИЕ
1 НАЗНАЧЕНИЕ И КОНСТРУКЦИЯ ОБРАБАТЫВАЕМОЙ ДЕТАЛИ
2 ОПРЕДЕЛЕНИЕ ТЕХНОЛОГИЧНОСТИ КОНСТРУКЦИИ ДЕТАЛИ
2.1 Качественная оценка технологичности конструкции
2.2 Количественный анализ
3 ОПРЕДЕЛЕНИЕ ТИПА И ОРГАНИЗАЦИОННОЙ ФОРМЫ ПРОИЗВОДСТВА
4 ВЫБОР МЕТОДА ПОЛУЧЕНИЯ ЗАГОТОВКИ И ЕГО ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ
5 ВЫБОР МАРШРУТА ОБРАБОТКИ ПОВЕРХНОСТЕЙ
6 ВЫБОР ПРИПУСКОВ НА МЕХАНИЧЕСКУЮ ОБРАБОТКУ
7 ВЫБОР ТЕХНОЛОГИЧЕСКИХ БАЗ ПРИ ОБРАБОТКЕ ПОВЕРХНОСТЕЙ
8 РАСЧЕТ СОСТАВЛЯЮЩИХ И ОБЩЕЙ ПОГРЕШНОСТИ ОБРАБОТКИ
9 РАСЧЕТ ГРАНИЦ РЕГУЛИРОВАНИЯ
11 РАСЧЕТ РЕЖИМОВ РЕЗАНИЯ
12 РАСЧЕТ ТЕХНИЧЕСКОЙ НОРМЫ ВРЕМЕНИ
13 ВЫБОР ОБОРУДОВАНИЯ И РАСЧЕТ ЕГО КОЛИЧЕСТВА
ЗАКЛЮЧЕНИЕ

Состав: Чертёж детали "Шток", Чертёж заготовки, Операционные эскизы, Схемы границ регулирования, ПЗ, ТП Язык документа

Софт: КОМПАС-3D V.16.1

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологического процесса детали "Шток" ТМ 5.10

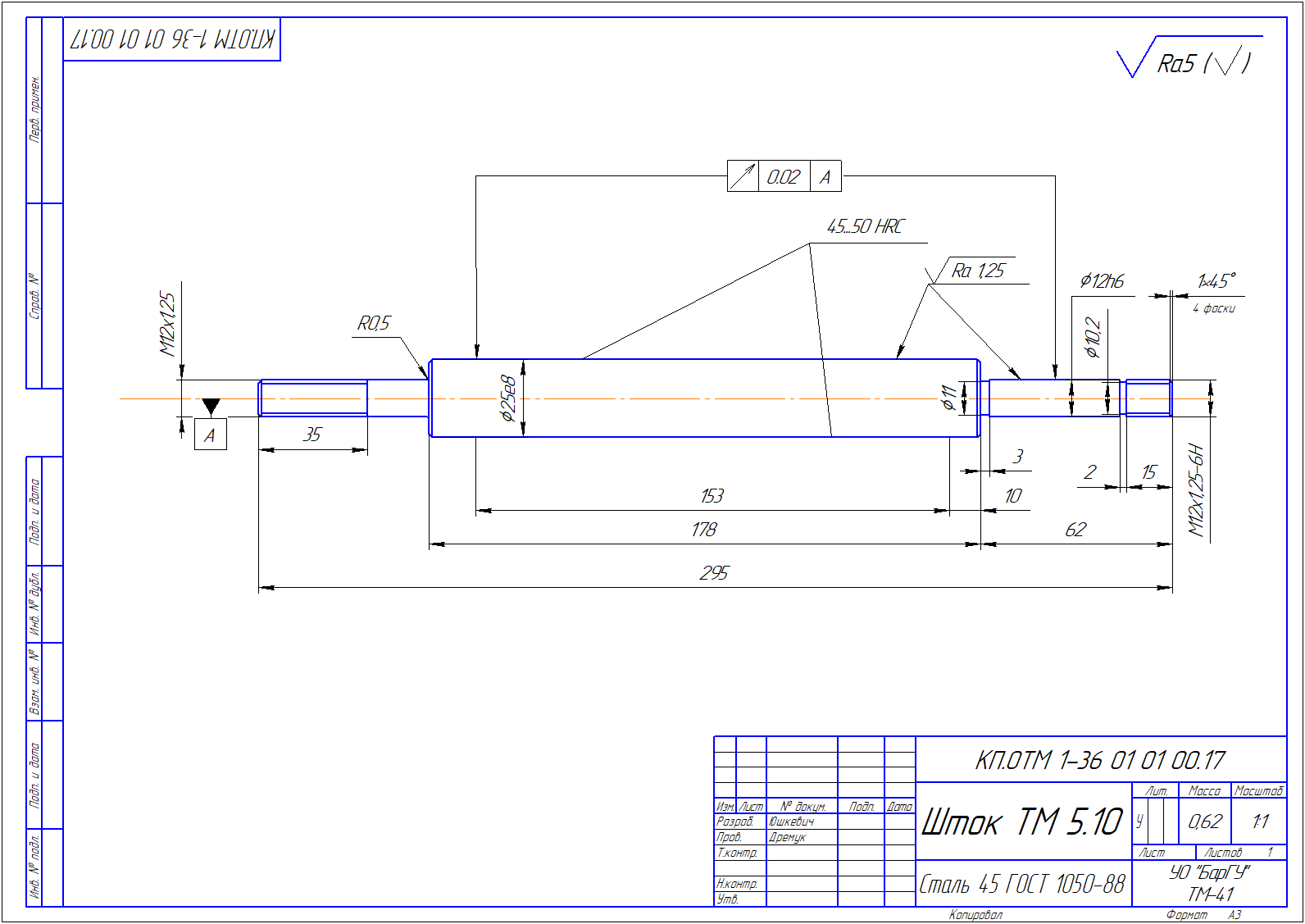

Курсовая ТМ\1. ДЕТАЛЬ ШТОК.cdw
Курсовая ТМ\2.Чертеж заготовки Шток.cdw
Курсовая ТМ\3.1. Эскизы операционные 1.cdw
Курсовая ТМ\3.2. Операционные эскизы 2.cdw
Курсовая ТМ\4. СХЕМЫ ГРАНИЦ РЕГУЛИРОВАНИЯ.cdw
Курсовая ТМ\Пояснительная записка ТМ.docx
Курсовая ТМ\Тех процесс.docx
ᮢ \쭨 . .docx
Курсовая ТМ
