Разработка технологического процесса детали "Вал"

ПРАВИТЕЛЬСТВО САНКТ-ПЕТЕРБУРГА
КОМИТЕТ ПО НАУКЕ И ВЫСШЕЙ ШКОЛЕ
Санкт-Петербургское государственное бюджетное профессиональное образовательное учреждение «Невский машиностроительный техникум»

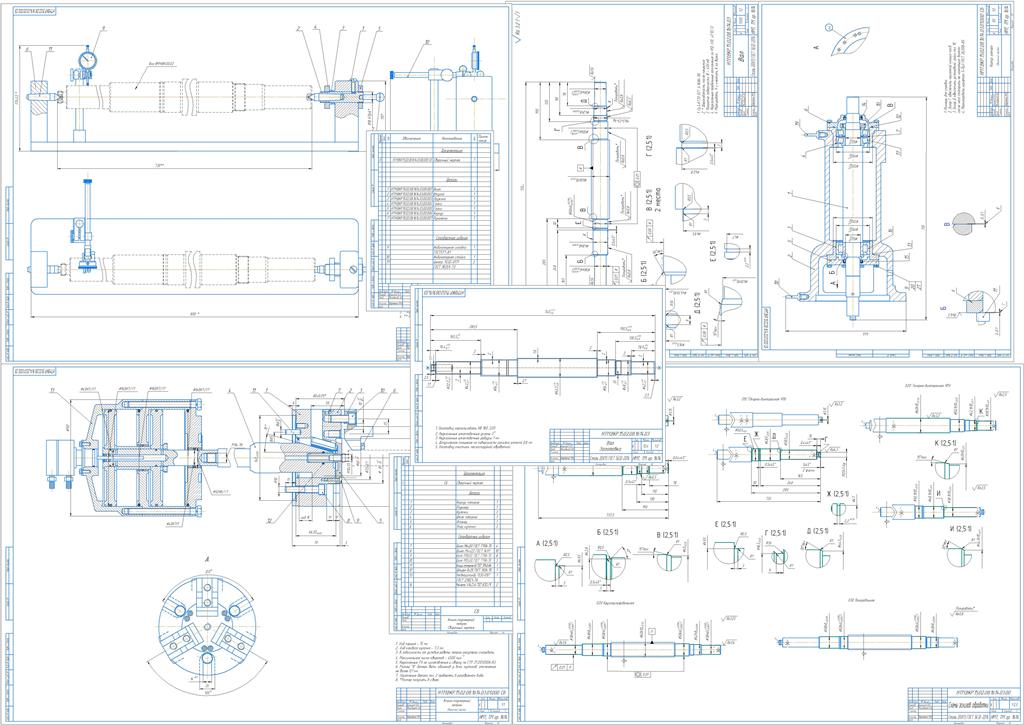

Дипломный проект на тему "Разработка технологического процесса изготовления детали "Вал"

Разработка технологического процесса детали "Вал" корпуса ротора.
Деталь относится к классу валы. Масса детали 11,1кг. Изготовлена из стали 20Х13 ГОСТ 5632-2014. Деталь имеет габаритные размеры Ø60х735мм, наибольший диаметр детали 60мм, наименьший 20мм.
Годовая программа выпуска 50000шт
ВВЕДЕНИЕ 5
1 КОНСТРУКТОРСКИЙ РАЗДЕЛ 6
1.1 Обоснование выпускной квалифицированной работы 6
1.2 Описание устройства 6
1.3 Выбор детали для разработки технологического процесса ее изготовления 7
1.4 Описание детали, материал детали и его свойства 8
1.5 Анализ технологичности изготовления детали 9
1.6 Определение типа производства 11
1.7 Выбор и обоснование вида заготовки 13
1.8 Расчет величины общих припусков, размеров и допусков заготовки 14
1.8.1 Расчетные размеры для заготовки 14
1.8.2 Определение промежуточных припусков, допусков и размеров 17
2 ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ 22
2.1 Разработка технологического процесса изготовления проектируемой детали 22
2.2 Разработка маршрута технологического процесса 23
2.3 Выбор технологического оборудования 27
2.4 Выбор и описание станочных приспособлений 30
2.5 Выбор и описание режущего инструмента 30

2.6 Выбор и описание измерительных средств 31
2.7 Установление режимов обработки аналитическим мето-дом 31
2.8 Определение режимов резания статистическим методом 51
2.9 Расчет технической нормы времени 54
2.10 Подбор и обоснование станочного приспособления 57
2.11 Подбор и обоснование режущего инструмента 64
2.12 Подбор и обоснование контрольно- измерительного ин-струмента 64
3 ЭКОНОМИЧЕСКИЙ РАЗДЕЛ 67
4 ОХРАНА ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ 84
ЗАКЛЮЧЕНИЕ 102
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 103
ПРИЛОЖЕНИЕ А. Технологический процесс 105
