Разработка технологического процесса изготовления детали вала АИ 280.00.00.009

Орловский государственный аграрный университет
Кафедра "Надежность и ремонт машин"
Курсовой проект по дисциплине "Технология сельскохозяйственного машиностроения"
На тему: "Разработка технологического процесса изготовления детали вала АИ 280.00.00.009"
Орел 2018

Исходные данные: рабочий чертеж детали "вал АИ 280.00.00.009"
В работе разрабатывается технологический процесс изготовления детали "вал АИ 280.00.00.009", проектируется технологическая оснастка для осуществления одной из технологических операций.

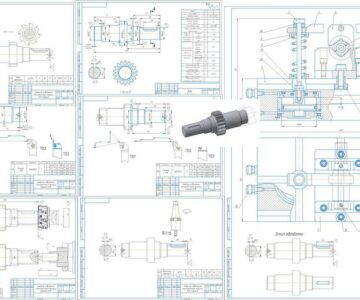

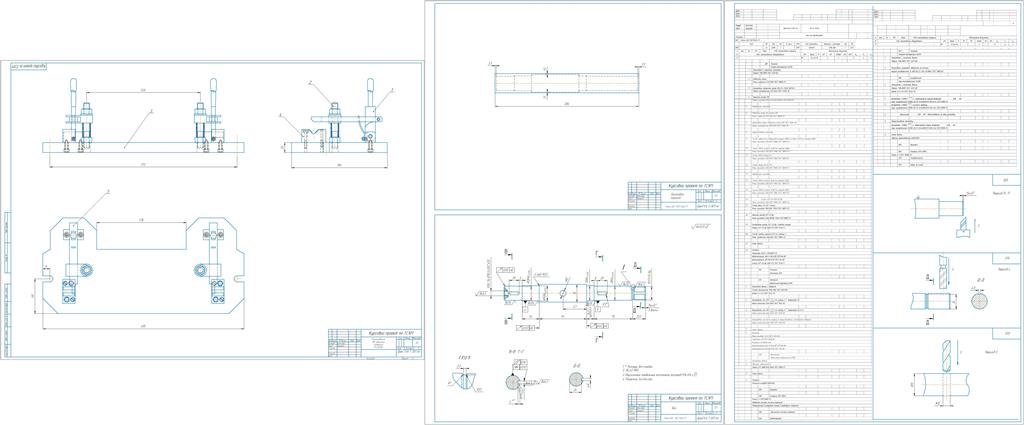

Графическая часть: чертеж детали и заготовки, карты технологического процесса механической обработки детали, общий вид приспособления для механической обработки.
СОДЕРЖАНИЕ
Введение
1 Технологическая часть
1.1 Характеристика детали
1. Анализ технологичности конструкции детали
1.3 Определение типа производства
1.4 Выбор варианта заготовки и его технико-экономическое обоснование
1.5 Анализ базового технического процесса
1.6 Выбор технологических баз
1.7 Выбор технологического оборудования, приспособлений, режущего и измерительного инструментов
1.8 Расчет припусков на механическую обработку
1.9 Расчет режимов резания. Техническое нормирование станочных работ
2 Конструкторская часть
2.1 Описание конструкции и принципа работы приспособления
Заключение
Список использованной литературы
Приложение А. Карта технологического процесса изготовления детали
Приложение Б. Спецификация сборочного чертежа приспособления

Состав: Чертеж детали и заготовки, карты технологического процесса механической обработки детали, общий вид приспособления для механической обработки Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологического процесса изготовления детали вала АИ 280.00.00.009
