Технологический процесс механической обработки детали (вилки)

Кафедра Автоматизации производственных процессов в машиностроение
Курсовой проект по дисциплине "Технология машиностроения"
На тему: "Проектирование технологического процесса механической обработки вилки"
Иркутск 2015

В данном работе разрабатывается технологический процесс механической обработки детали типа вилки коробки передач для переключения скоростей вращения шпинделя металлорежущего станка. Произведен расчет режимов резания, припусков, норм времени и выбор оборудования, инструмента.

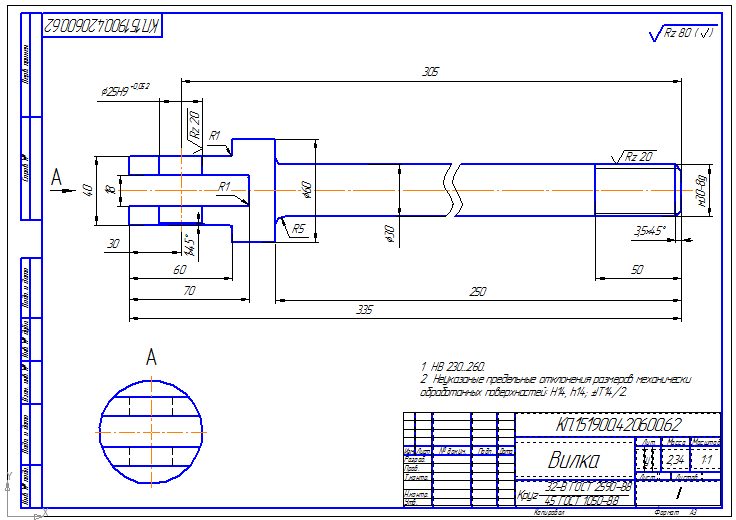

Графическая часть содержит чертеж вилки, принципиальную схему базирования, операционный эскиз. Чертеж вилки в объеме.
Курсовой проект содержит по одному листу формата А3, А2, А1 графической части, 42 страницы пояснительной записки, 12 рисунков, 7 таблиц, 7 источников.
Вилка представляет собой вал с выполненными на нем на одном конце – пазы и отверстием, на другом – резьба. Внутренняя цилиндрическая поверхность вилки диаметром 25Н9 предназначена для установки в него пальца. Резьба на конце вилки М30-8g предназначена для навинчивания на нее гайки с метрической резьбой. С левого конца вилки предусмотрены ручки толщиной 11 мм предназначены для установки в другую деталь. Удлиненная часть диаметром 30 длиной 250 мм предназначена для установки в отверстие в корпусе устройства.
В конструкторской части была разработана призма для механической обработки вилки на сверлильном и вертекально-фрезерном станке.

Состав: Вилка _ КП.151900.420600 Язык документа

Софт: КОМПАС-3D V14

Сайт: www

Файлы:
Технологический процесс механической обработки вилки/
Технологический процесс механической обработки вилки/Курсовой проект по механической обработки вилки.docx
Технологический процесс механической обработки вилки/Вилка _ КП.151900.420600.cdw
Технологический процесс механической обработки вилки/Вилка 3d.m3d
Технологический процесс механической обработки вилки/Эскиз операционный _ КП.420600.151900.62.cdw
Технологический процесс механической обработки вилки/Таблица расчета припуска.docx
Технологический процесс механической обработки вилки/Схема принципиальная КП.420600.151900.62.cdw
