Разработка технологического процесса обработки детали вилка

Казахский агротехнический университет им. С. Сейфуллина
Кафедра технологических машин и оборудовании
Курсовой проект по дисциплине "Технология сельскохозяйственного машиностроения"
на тему "Разработка технологического процесса обработки детали вилка"
Астана 2015

Исходные данные Деталь Вилка
В данной работе рассматривается разработка технологического процесса обработки детали вилка, которая является одним из элементов механизма переключения передач. Проведены обоснование выбора заготовки, определены общие припуски, размеры заготовки с допусками, коэффициенты использования материала при использовании в качестве заготовки отливки и сортового материала.

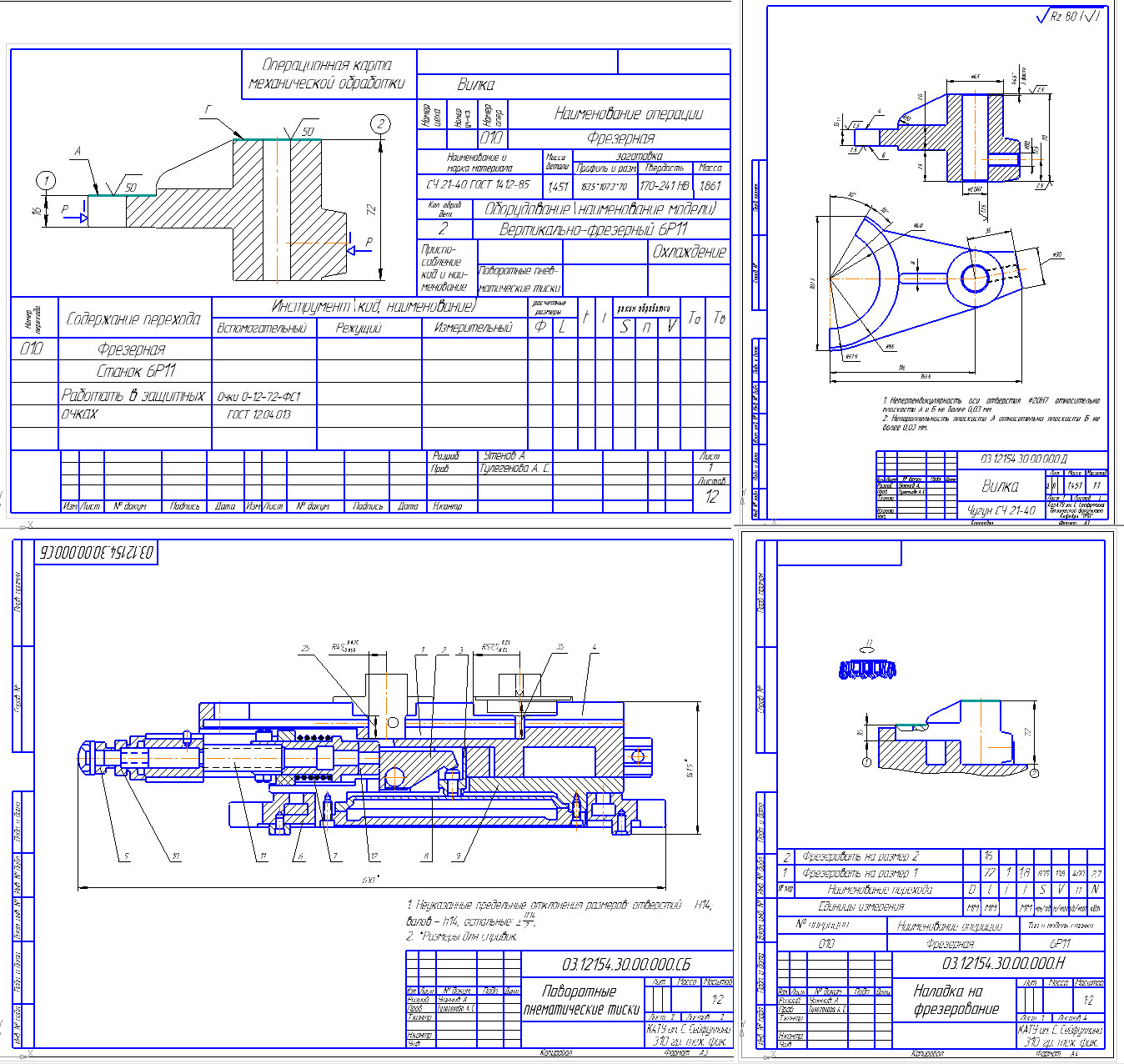

Графическая часть содержит чертеж заготовки , чертеж детали, чертеж приспособления, маршрутные и операционные карты.
Содержание
Введение
1 Исходная информация для разработки курсового проекта
2. Общие положения
2.1 Служебное назначение детали
2.2 Определение типа производства
3. Обоснование выбора заготовки
3.1 Выбор общих припусков, расчет размеров заготовки с допусками
3.2 Определение коэффициента использования материала
4 Разработка технологического процесса изготовления детали
4.1 Выбор технологических баз
4.2 Выбор вида и последовательности обработки отдельных поверхностей
4.3 Разработка технологического маршрута обработки
4.4 Выбор технологического оборудования
4.5 Разработка технологических операций
4.6 Размерный анализ технологических процессов
4.7 Расчет припусков на механическую обработку
4.8 Расчет режимов резания
5 Технологическая документация (маршрутная и операционные карты)
6 Проектирование станочного приспособления
Вывод по курсовому проекту
Список литературы

Состав: Деталь вилка, Заготовка, спецификации, операционные и маршрутные карты, приспособление, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Разработка технологического процесса обработки детали вилка

Маршрутная карта\Маршрутная карта 1.cdw
Маршрутная карта\Маршрутная карта 2.cdw
Маршрутная карта\Маршрутная карта 3.cdw
Маршрутная карта\Маршрутная карта 4.cdw
Маршрутная карта\Маршрутная карта 5.cdw
Маршрутная карта\Маршрутная карта чертеж детали.cdw
Наладки\Наладка на зенкерование.cdw
Наладки\Наладка на зенкерование.cdw.bak
Наладки\Наладка на развертывание.cdw
Наладки\Наладка на сверление.cdw
Наладки\Наладка на фрезерование.cdw
Операционная карта\Операционная карта 1.cdw
Операционная карта\Операционная карта 10.cdw
Операционная карта\Операционная карта 11.cdw
Операционная карта\Операционная карта 12.cdw
Операционная карта\Операционная карта 2.cdw
Операционная карта\Операционная карта 3.cdw
Операционная карта\Операционная карта 4.cdw
Операционная карта\Операционная карта 5.cdw
Операционная карта\Операционная карта 6.cdw
Операционная карта\Операционная карта 7.cdw
Операционная карта\Операционная карта 8.cdw
Операционная карта\Операционная карта 9.cdw
Приспособление\Спецификация приспособления.cdw
Приспособление\Чертеж приспособления.cdw
РПЗ\3 лист.docx
РПЗ\~$РПЗ.docx
РПЗ\~$тульный лист.docx
Чертежи\Вилка деталь.cdw
Чертежи\Вилка деталь.cdw.bak
Чертежи\Вилка заготовка.cdw
Маршрутная карта
Наладки
Операционная карта
Приспособление
РПЗ
Чертежи
РПЗ\РПЗ.docx
РПЗ\Титульный лист.docx
