Разработка технологического процесса обработки детали (ступенчатый вал)

Могилевский государственный университет продовольствия
Кафедра машин и аппаратов пищевых производств
дисциплина Технология машиностроения
тема Разработка технологического процесса обработки детали
Могилев 2013

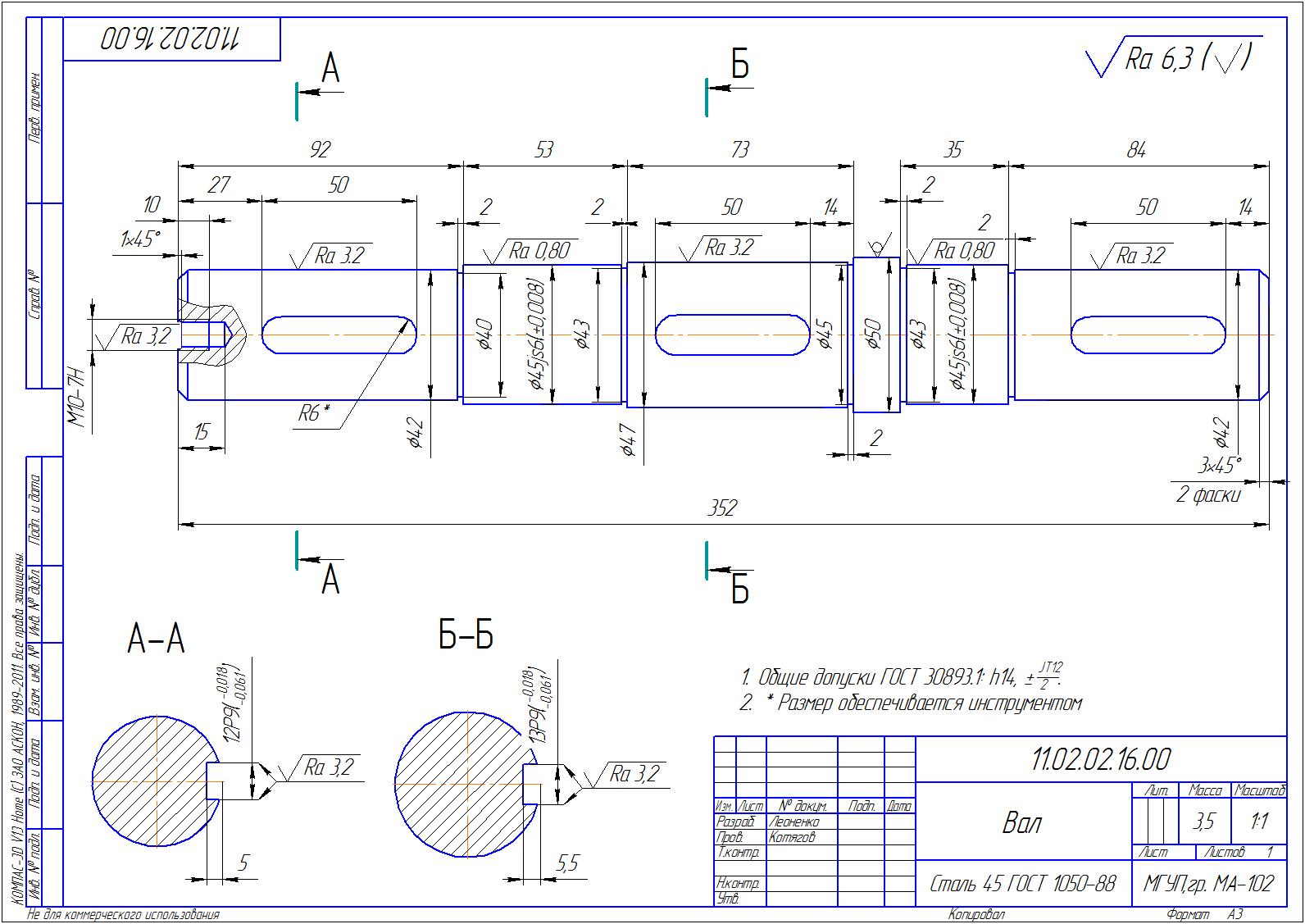

Деталь, выданная в качестве индивидуального задания для курсовой работы – вал 11.02.02.1600.
Деталь – вал - представляет собой тело вращения и относится к деталям типа “валы”.
Поверхности ø45(js6) предназначены для установки подшипников качения и являются основными поверхностями. Точность этих размеров обеспечивается по шестому квалитету, так как подшипники имеют нулевой класс точности. Для обеспечения долговечности посадки и ресурса подшипников, поверхности вала имеют высокий класс шероховатости Ra = 0,8 мкм.
Поверхности ø42, ø45, ø47 предназначены для посадки зубчатых колес и являются вспомогательными поверхностями.
Вал имеет три закрытых шпоночных паза, которые используется для пере-дачи момента колесам. К ним предъявляются высокие требования для обеспечения возможности сборки вала с устанавливаемыми на него деталями и равно-мерного контакта поверхности шпонки и вала.
Отверстие М10-Н7 выполнено с резьбой и служит для надежной фиксации, прикрепляемой к валу детали.
Все остальные поверхности являются свободными и выполняются по 14-му квалитету точности.
Вал изготавливается из стали 45 по ГОСТ 1050-88.

Содержание

Введение………..………………………………………………………………. 4
1 Назначение и конструкция детали………………………………………....... 5
2 Анализ технологичности конструкции детали……………………………... 6
3 Определение типа производства…………………………………………….. 7
4 Обоснование способа получения заготовки...……………………………… 11
5 Выбор варианта технологического маршрута…………….………………... 14
6 Расчет припусков на обработку……………………………………………... 16
7 Обоснование выбора оборудования режущего и мерительного инстру-мента, технологической оснаст-ки…………………………………………………………… 22
8 Расчет режимов резания…………………………………………………… … 23
8.1 Расчет режимов резания аналитическим методом…………….………... 23
8.2 Расчет режимов резания по нормативам……………………………….... 28
9 Расчет норм времени………………………………………………………. 31
10 Расчет себестоимость выполнения операции…………………..……..…. 34
Список использованных источников………………………………..………... 36

Состав: деталь, заготовка, операционные эскизы, маршрутные карты, пояснительная записка Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Файлы:
Карты операционные (все).frw
Заготовка А3.cdw
записка 11.02.02.1600.doc
деталь .cdw
Опер.эскизы.cdw
