Технологический процесс механической обработки детали – Вал

Казахский агротехнический университет им. С. Сейфуллина
Кафедра технологических машин и оборудовании
Курсовой проект по дисциплине "Технология сельскохозяйственного машиностроения"
На тему "Технологический процесс механической обработки детали – Вал"
Астана 2019

Исходные данные :чертеж детали, Годовая программа выпуска детали – 50000шт
В курсовом проекте необходимо разработать технологический процесс механической обработки детали – Вал. Для этого необходимо проанализировать требования к точности и шероховатости обрабатываемых поверхностей, оформить маршрутную карту, карты эскизов, операционную карту на выбранную операцию. Заполнить технологическую карту и описать схему наладки.

Содержание
Введение…………… …………………………………………………….….4
1. Исходная информация для разработки курсового проекта …………...5
1.1 Анализ исходной информации………………………………………....6
2. Общие положения ………………………………………………….…….8
2.1 Служебное назначение детали………………………………………... ..8
2.2 Определение типа производства………………………………………..9
3. Обоснование выбора заготовки…………………………………………12
3.1 Выбор общих припусков и расчет размеров заготовки с допусками..13
3.2 Определение коэффициента использования материала………………15
4. Разработка технологического процесса изготовления детали…………19
4.1 Выбор технологических баз…………………………………………….19
4.2 Выбор вида и последовательности обработки отдельных поверхностей . .…………………………………………………………………………....19
4.3 Разработка технологического маршрута обработки…………………..21
4.4 Выбор технологического оборудования……………………………….25
4.5 Разработка технологических операций………………………………...34
4.6 Размерный анализ технологических процессов……………………….34
4.7 Расчет припусков на механическую обработку……………………….35
4.8 Расчет режимов резания ………………………………………………..40
5. Расчет силы резания, мощности и крутящего момента при механической обработке ……………………………………………………48
6. Технологическая документация (маршрутные и операционные карты) .. 49
7. Проектирование станочного приспособления………………………….50
Вывод по курсовому проекту………………………………………………53
Список использованной литературы…………………………....................54

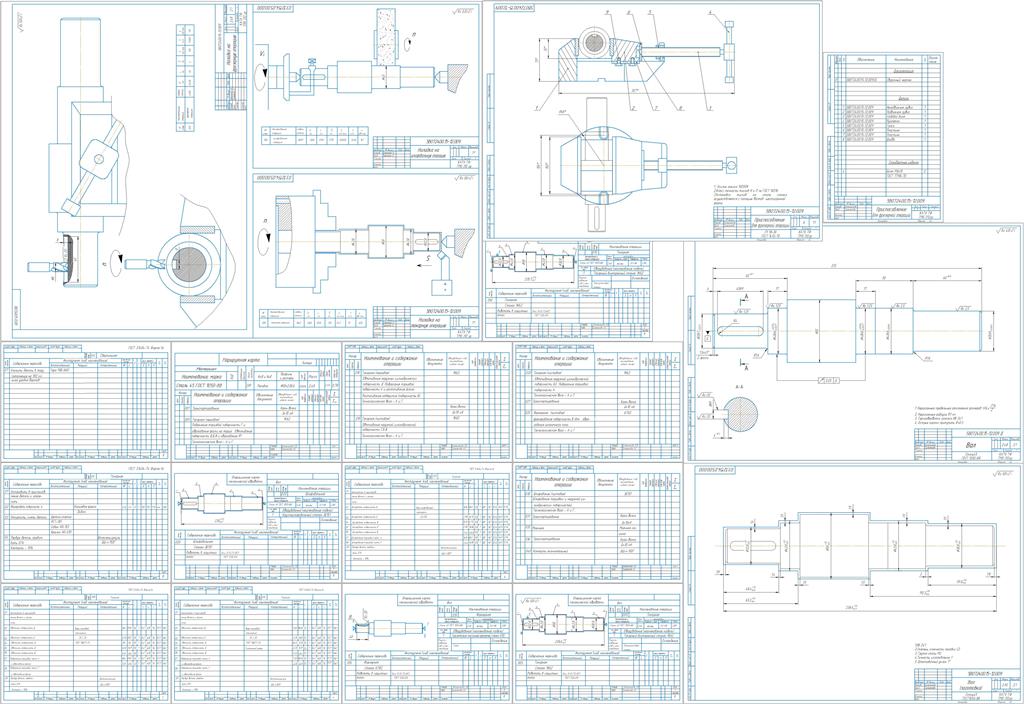

Состав: Деталь- вал (заготовка), приспособление, операционные карты, наладки, спецификации, пояснительная записка Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Технологический процесс механической обработки детали – Вал

2.cdw
Karta_3.cdw
Karta_4.cdw
деталь вал загатовка.cdw
задание.docx
наладки а1.cdw
операционная карта 1.cdw
опереционная карта 3.cdw
пояснительная записка.docx
приспособление.cdw
спецификация.spw
4.cdw
5.cdw
6.cdw
7.cdw
8.cdw
9.cdw
Karta_1.cdw
Karta_2.cdw
