Разработка технологического процесса обработки ступенчатого вала

Могилевский государственный университет продовольствия, кафедра прикладной механики, по дисциплине: Технология машиностроения, на тему: РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ОБРАБОТКИ ВАЛА

Курсовая работа по технологии машиностроения. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ОБРАБОТКИ ВАЛА. К курсовой работе приложены маршрутные карты

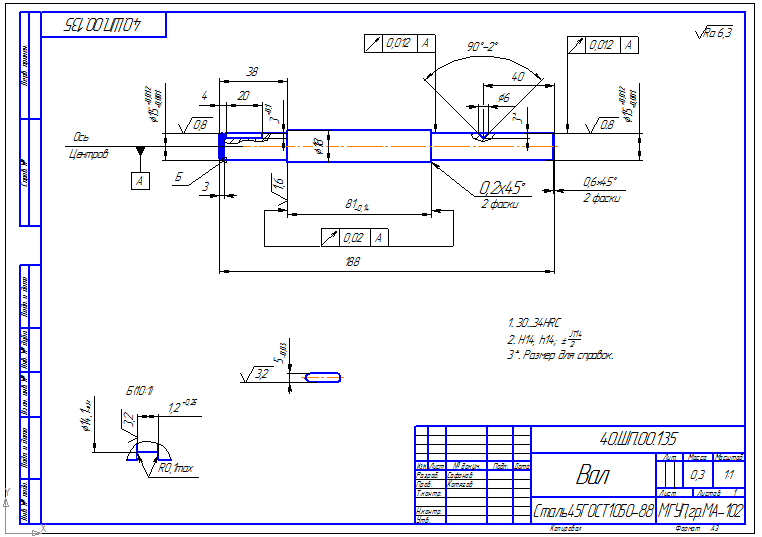

Вал представляет собой сплошной стержень, на котором имеются две точно обработанные цапфы под подшипники. С одной стороны за цапфой имеется проточенный участок вала с двумя шпоночными канавками для посадки на это место зубчатого колеса. Вал имеет ступенчатую форму. С двух сторон вала нарезаны фаски.
Материал, из которого изготовлен вал
Сталь 45 ГОСТ 1050-88

Состав: Чертежи детали, заготовки и 4 операционных чертежа + маршрутные карты к ним. Записка Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:
40.ШП.00.135 - вал/
40.ШП.00.135 - вал/Сафонов.doc
40.ШП.00.135 - вал/чертёж детали 12.cdw
40.ШП.00.135 - вал/чертёж заготовки 12.cdw
40.ШП.00.135 - вал/четыре операционных эскиза 12.cdw
40.ШП.00.135 - вал/Маршрутные карты/
40.ШП.00.135 - вал/Маршрутные карты/К1_3 готовое 5.cdw
40.ШП.00.135 - вал/Маршрутные карты/К2_1 готовое .cdw
40.ШП.00.135 - вал/Маршрутные карты/К4 готовое 5.cdw
40.ШП.00.135 - вал/Маршрутные карты/К4_1 готовое 5.cdw
40.ШП.00.135 - вал/Маршрутные карты/К2 готовое 5.cdw
40.ШП.00.135 - вал/Маршрутные карты/К1_1 готовое 5.cdw
40.ШП.00.135 - вал/Маршрутные карты/К5,1 готовое 5.cdw
40.ШП.00.135 - вал/Маршрутные карты/К3 готовое 5.cdw
40.ШП.00.135 - вал/Маршрутные карты/К5_2 готовое 5.cdw
40.ШП.00.135 - вал/Маршрутные карты/К1 готовое 5.cdw
40.ШП.00.135 - вал/Маршрутные карты/К3_1 готовое 5.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
