Технологический процесс изготовления детали «Ступенчатый вал»

Национальный технический университет Украины "Киевский политехнический институт"
Кафедра химического, полимерного и силикатного машиностроения
Технология машиностроения
Ступенчатый вал
2013

В курсовом проекте разработан технологический процесс изготовления детали «Ступенчатый вал». Цель курсового проекта - получить практические навыки решения задач, возникающих при разработке технологических процессов изготовления деталей и проектировании технологической оснастки. Во время выполнения работы решаются следующие задачи: - Разработка технологического процесса изготовления детали «Ступенчатый вал», что означает выбор метода изготовления заготовки, назначение последовательности выполнения операций, выбор оборудования и инструмента для каждой операции технологического процесса, расчет элементов режимов резания, сил резания. В курсовом проекте описаны порядок и все этапы разработки технологического процесса изготовления «Ступенчатый вал».

Деталь – ступенчатый вал. В качестве материала применяется сталь 30Х13 ГОСТ 5632-72. Метод формообразования – поковка. После окончательной обработки вал отправляется на сборку.
Вал имеет пять шеек, выполняемых по 6 квалитету точности с шероховатостью по параметру Ra 1,25 (38js6; 40js6; 45js6; 32,2n6; 32n6). На две из этих шеек устанавливаются зубчатые колёса по средствам шпоночного соединения. Крайние шейки вала имеют резьбу М24×1,5-6g для закрепления зубчатых колёс от осевого перемещения гайками.
Поверхности 40js6; 45js6 и 32,2n6 мм имеют повышенную твердость 37…43 HRCЭ., получаемую в результате термообработки. Для того, чтобы остальные поверхности не подвергались термообработке (25..30 HRCЭ), она производится в индукционной установке (ТВЧ).
Вал изготовляется из высоколегированной коррозионностойкой хромистой стали. Это обусловлено рабочей средой изделия.

Исходные данные:
Годовая программа выпуска изделий: N=10000 шт.
Количество деталей в изделии: m=1.
Режим работы предприятия: 2 смены в сутки.
Ориентировочный тип производства – среднесерийное.

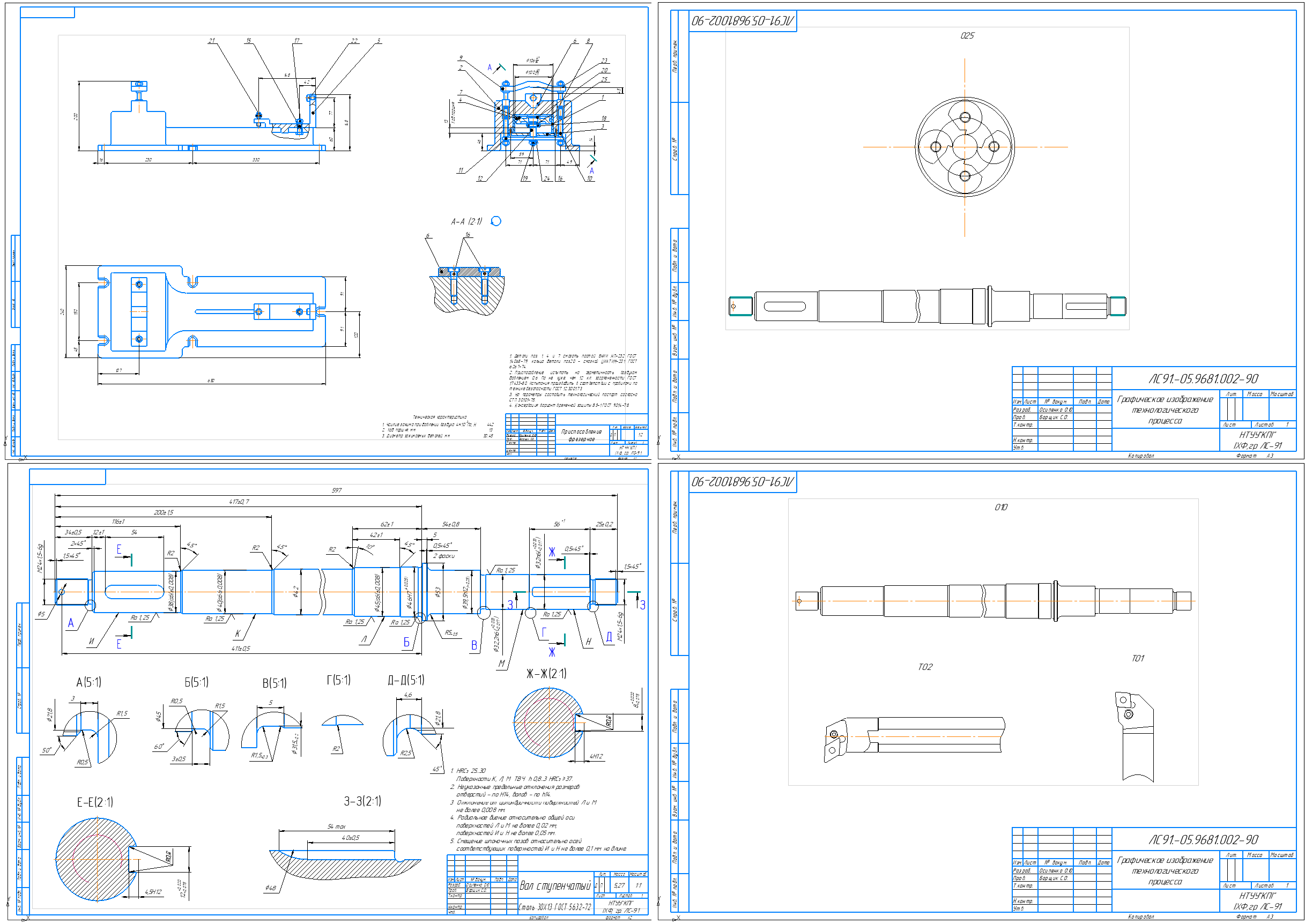

Состав: ПЗ, Приспособление, Спецификация, Заготовка, Технологические операции, маршрутные карты Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Технологический процесс изготовления детали «Ступенчатый вал»

Спецификация к фрезерному присп..spw
креслення/
креслення/А1 (А2)/
креслення/А1 (А2)/алина чертеж детали А2.cdw
креслення/А1 (А2)/алина чертеж детали А2.png
креслення/А1 (А2)/чертеж заготовкиА2.cdw
креслення/алина приспособление А1.cdw
креслення/Маршрутна карта/
креслення/Маршрутна карта/шпоночно-фрезерная 010.cdw
креслення/Маршрутна карта/шпоночно-фрезерная 030.cdw
креслення/Маршрутна карта/шпоночно-фрезерная 035.cdw
креслення/Маршрутна карта/шпоночно-фрезерная 050.cdw
Курсач тех маш правильн.docx.doc
