Разработка технологического процесса детали вала

Белгородский государственный технологический университет им. В.Г.Шухова
,Кафедра ТМ и РК
Курсовой проект по ТКМ
На тему технологический процесс изготовления вала

Деталь является составной частью патрона для зажима материала и предназначена для передачи вращательного движения в возвратно- поступательное на рейку.
Деталь «Вал с колесом зубчатым» является телом вращения с габаритными размерами - 42х412. Наибольший диаметр вала 42 мм, а наименьший диаметр 18 мм. Вал выполнен ступенчато. В переходах с одного диаметра на другой, оформлены канавки шириной 3 мм и глубиной на 0,5мм меньше наименьшего диаметра.

Состав: Валик с зубчатым колесом Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологического процесса детали вала

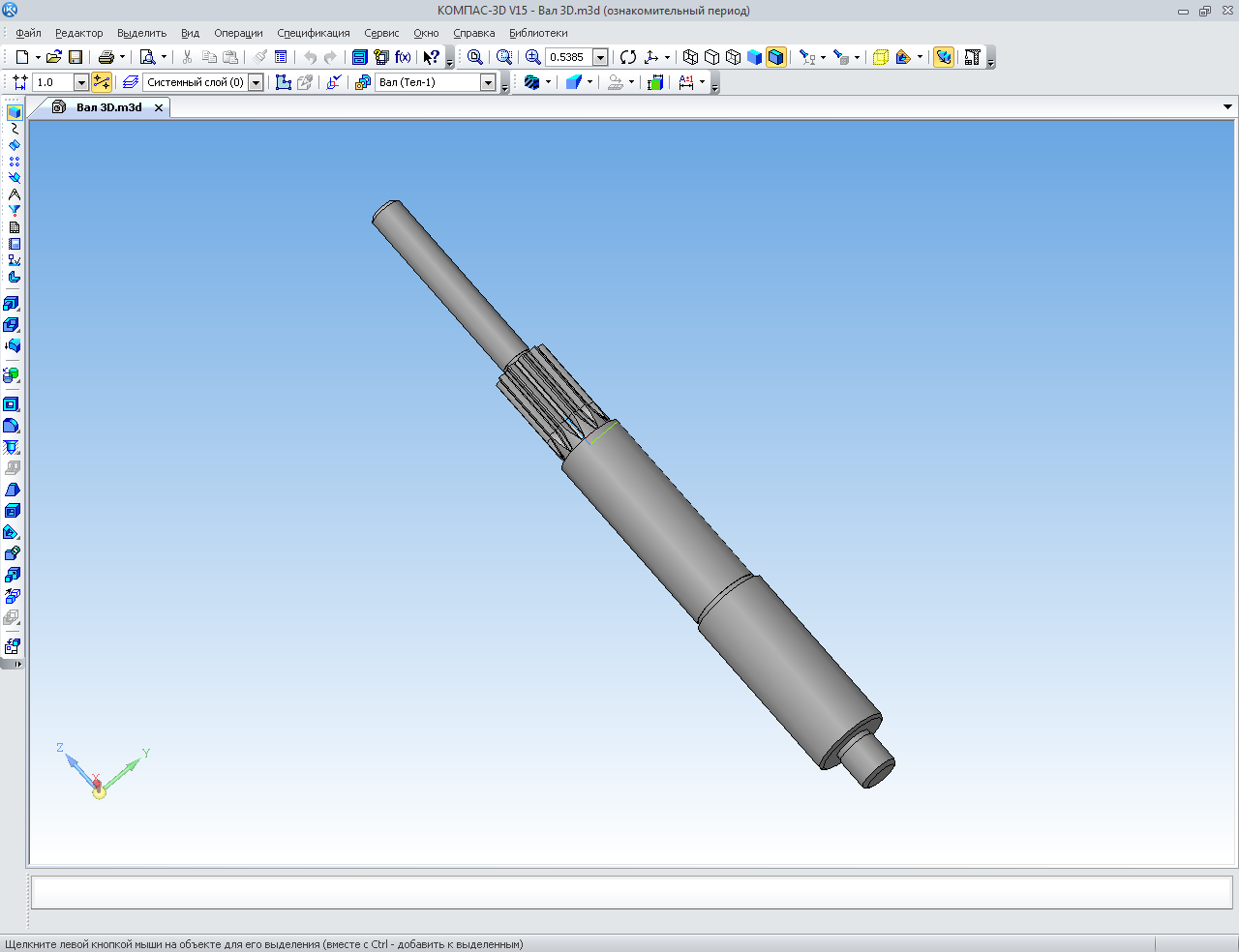

ОТМ\Вал 3D.m3d
ОТМ\Валик с колесом зубчатым.cdw
ОТМ\Наладка.cdw
ОТМ\ОТМС .doc
ОТМ
