Разработка технологического процесса изготовления детали «ФИТИНГ» аэрокосмической промышленности (производство среднесерийное)

Самарский университет им. академика С. П. Королева, институт ракетно-космической техники
Кафедра технология машиностроение
Курсовой проект по дисциплина "Разработка технологических процессов изготовления деталей машин"
Тема: Разработка технологического процесса изготовления детали «Фитинг» аэрокосмической промышленности (производство среднесерийное)
Самара 2018

Исходные данные деталь ФИТИНГ: изготовлен из алюминиевого сплава АК6ПП ГОСТ 21488-78, в качестве заготовки назначен метод горячей объемной штамповки.
В данной работе рассматривается деталь Фитинг,разработан технологический процесс, станочное приспособление на токарную, фрезерную операции, спецификация

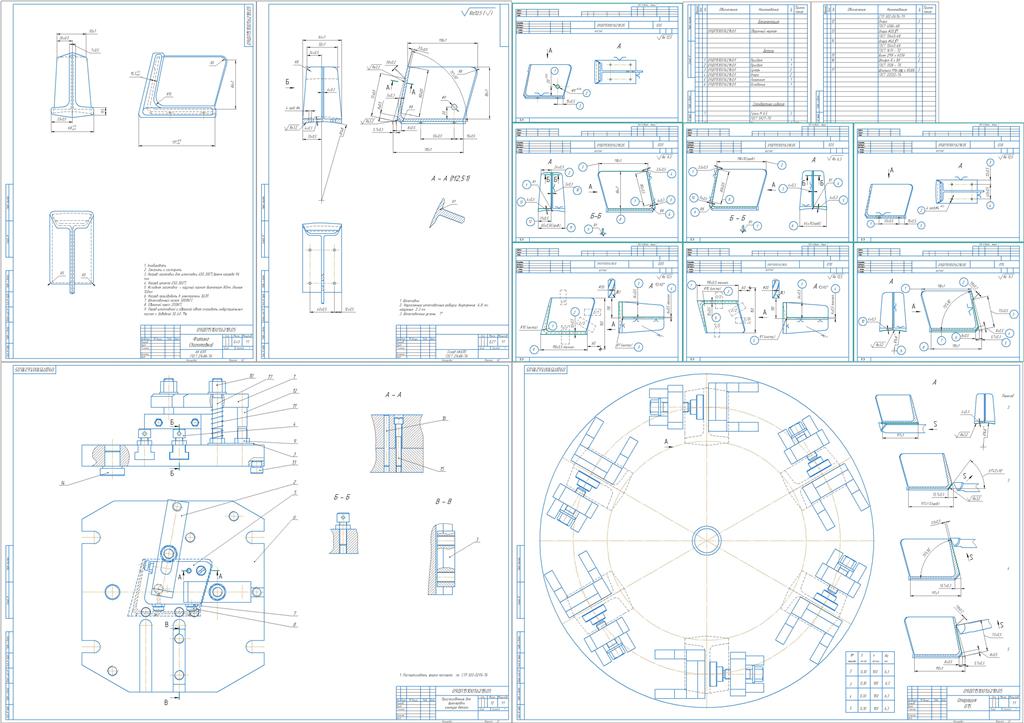

Графическая часть содержит чертеж детали "Фитинг", заготовку, приспособление для фрезеровки контура детали,технологический процесс на15 операцию, эскизная карта .

Содержание
1 Анализ конструкции детали, определение типа станков для обработки
2 Физико-механические свойства материала детали
3 Выбор способа получения заготовки
4 Расчёт припусков на две поверхности
5 Расчёты технологичности конструкции изделия (ТКИ)
6 Разработка маршрутного технологического процесса
7 Расчет норм времени (две операции)
8 Разработка конструкции станочного приспособления
9 Выбор установочных элементов приспособления, определение погрешности установки заготовки
10 Расчёт механизма зажима заготовки разрабатываемого станочного приспособления
11 Сводная ведомость для спроектированного технологического процесса
12 Охрана труда при работе с оборудованием
Список используемой литературы

Состав: Фитинг,Фитинг(заготовка), Технологический процесс на 015 операцию (токарную), Приспособление для фрезеровки контура детали, Спецификация,Эскизные карты, Пояснительная записка Язык документа

Софт: КОМПАС-3D 12

Сайт: www

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологического процесса изготовления детали «ФИТИНГ» аэрокосмической промышленности (производство среднесерийное)
