КОМПАС 3D 18

Разработка технологического процесса изготовления детали « Кулачок торцевой» аэрокосмической промышленности

Самарский университет им. академика С. П. Королева, институт ракетно-космической техники
Кафедра технология машиностроение
Дипломный проект
Тема: Разработка технологического процесса изготовления детали «КУЛАЧОК ТОРЦЕВОЙ» аэрокосмической промышленности
Самара 2018

Исходные данные деталь Кулачок торцевой: изготовлен из стали 09Х16Н4Б, в качестве заготовки назначен метод горячей объемной штамповки.
В данной работе рассматривается деталь Кулачок торцевой, разработан технологический процесс обработки детали ,ПЗ

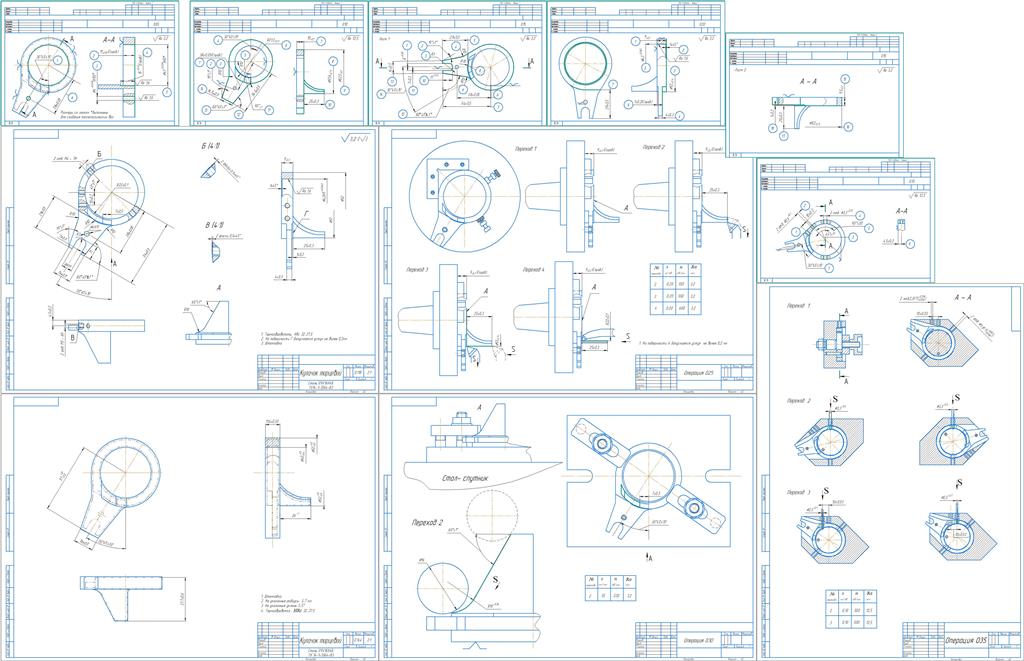

Графическая часть содержит чертеж детали "Кулачок торцевой", заготовку,графическая технология обработки на 25,30,35 операции, эскизная карта.

Содержание
Введение
1 Анализ конструкции детали, определение типа станков
для обработки
2 Физико – химические свойства материала детали
3 Выбор способа изготовления заготовки
4 Расчёт припусков на две поверхности
5 Расчёты ТКИ
6 Разработка маршрутного технологического процесса
7 Расчёт режимов резания (на два перехода)
8 Расчёт норм времени (на две операции)
9 Сводная ведомость для спроектированного техпроцесса
10 Охрана труда на машиностроительном предприятии
Список использованной литературы

Состав: Кулачок торцевой Кулачок торцевой (заготовка), графическая технология на операции 25,30,35, Эскизные карты, ПЗ Язык документа

Софт: КОМПАС-3D 12

Сайт: www

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологического процесса изготовления детали « Кулачок торцевой» аэрокосмической промышленности
