Разработка технологического процесса изготовления детали «крышка зубчатая»

Московский Государственный Технический университет им. Н.Э. Баумана (КФ)
Кафедра "Детали машин и подъемно-транспортное оборудование".
Курсовой проект по "Технологии производства наземных транспортно-технологических средств"
на тему " Разработка технологического процесса изготовления детали «крышка зубчатая»".
Калуга 2020

Курсовой проект содержит 5 листов чертежей формата А1, расчётно-пояснительную записку на 40 с., включающую 3 рис., 7 табл., 16 литературных источников, 5 приложений.

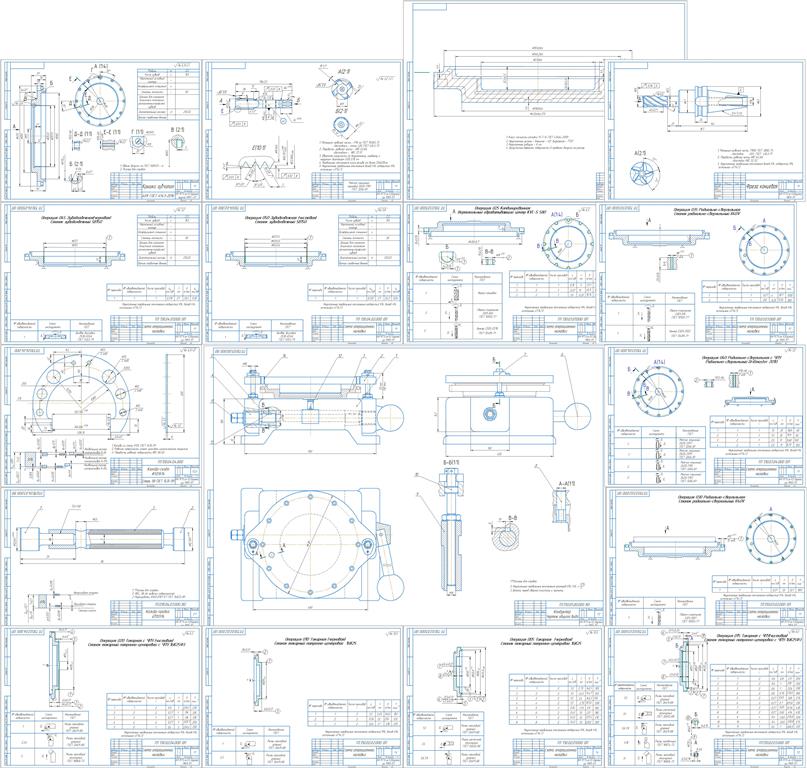

РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ИЗГОТОВЛЕНИЯ ДЕТАЛИ «КРЫШКА ЗУБЧАТАЯ» чертёж заготовки (отливка), чертёж машинного метчика, чертёж концевой фрезы, чертёж калибра-скобы (305h14), чертеж калибра-пробки (12H14), сборочный чертёж кондуктора.Защита конструкции планетарного редуктора обеспечивается за счет крышки редуктора. Его фиксация проводится за счет болтов. Деталь крышка служит для ограничения осевого перемещения сателлитов, расположенных в планетарном редукторе, в зацеплении с коронной шестерней.

Содержание
РЕФЕРАТ 1
Цели и задачи 2
1. Технологическая часть 3
1.1 Назначение детали в узле 3
1.2 Анализ технологичности конструкции детали. 4
1.3 Выбор и обоснование получения заготовки 6
1.4 Проектирование заготовки 6
1.5 Выбор технологических баз 10
1.6 Разработка маршрута обработки заготовки 11
1.7 Расчёт операционных припусков и межоперационных размеров 13
1.8 Расчёт режимов резания 18
1.9. Расчёт контрольно-измерительного инструмента. 30
2.КОНСТРУКТОРСКАЯ ЧАСТЬ 31
2.1 Принцип работы приспособления 31
2.2 Расчёт приспособления 32
ЗАКЛЮЧЕНИЕ 35
СПИСОК ИСПОЛЬЗЕУМОЙ ЛИТЕРАТУРЫ 36
ПРИЛОЖЕНИЕ А 38
ПРИЛОЖЕНИЕ Б 42
ПРИЛОЖЕНИЕ В 73
ПРИЛОЖЕНИЕ Г 76
ПРИЛОЖЕНИЕ Д 77
