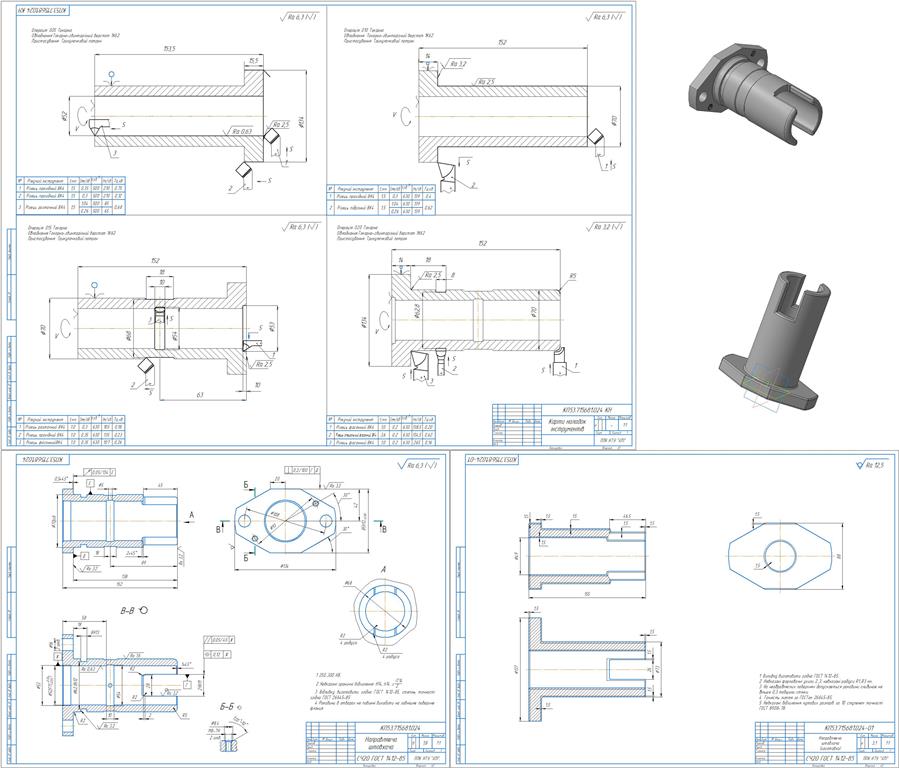

Разработка технологического процесса изготовления детали «Направляющая толкателя»

Полтавський политехнический колледж
Кафедра Технология машиностроения
Курсовой проект по дисциплини "Технология машиностроения"
Курсова робота на тему "Розробка технологічного процесу виготовлення деталі «Направляюча штовхача»"
Полтава 2014

Исходные даные : годовой выпуск, ескиз детали;
Содержание:
Введения
1 Общий роздел
2 Технологичный роздел
Заключения
Список используемой литературы
Деталь Направляюча штовхача виготовляється на заводі ВАТ ПТРЗ. Номер заводського креслення 30Д.92.01-5. Ця деталь відноситься до класу втулок , є складовою частиною розпредвала і призначена для направлення руху штовхача, який в свою чергу передає рухи поршню. Код деталі по класифікатору 715681.
Деталь виготовлена із матеріалу СЧ20 ГОСТ 1412-85, який призначений для виготовлення деталей загального машинобудування. При експлуатації витримує наступні навантаження: розтягнення, тертя

ЗМІСТ
ВСТУП…………………………………………………………….……………3
1 ЗАГАЛЬНИЙ РОЗДІЛ………………………………………………………..4
1.1 Короткі відомості про деталь. Технічні вимоги на
виготовлення деталі…………………………………………………………………...4
1.2 Матеріал деталі, його хімічний склад і механічні властивості ……...…8
1.3 Аналіз технологічності конструкції деталі……………...………..………8
2 ТЕХНОЛОГІЧНИЙ РОЗДІЛ……………………………………………….10
2.1 Визначення типу виробництва…………………………………………...10
2.2 Вибір виду та методу одержання заготовки………... ………….…….... 10
2.3 Техніко-економічне обґрунтування вибору заготовки…….…...... …...11
2.4 Розробка маршрутної технології обробки деталі з визначенням
технологічного обладнання…………......................................................... ………...14
2.5 Характеристика обладнання, яке використовується при
виготовленні деталі…………………………………………………………..............17
2.6 Визначення припусків і встановлення міжопераційних розмірів,
допусків і припусків для поверхні ø70Js6. Побудова схеми
розташування полів допусків і припусків для цієї поверхні … .……...................22
2.7 Розробка операційного технологічного процесу токарної
обробки поверхні ø68h7(-0,030). . ..…………………………..…………………...26
2.8 Розрахунок режимів різання обробки вищевказаної поверхні…….…26
2.9 Розрахунок норми штучного часу на розроблену операцію
токарної ø68h7 ...………………………..…………………………………………...27
Висновки……………………………………………………………………....30
Література………………...………………………………….......…………....31
