КОМПАС 3D 18

Разработка технологического процесса изготовления детали Вал

Брестский государственный технический университет
Кафедра технологии машиностроения
Восстановительные технологии
Разработки техпроцесса изготовления детали
Брест, 2014

В данном проекте произведен выбор заготовки, выбор схем базирования, подробная разработка маршрута обработки детали, расчет режимов резания, припусков, основного и вспомогательного времени.

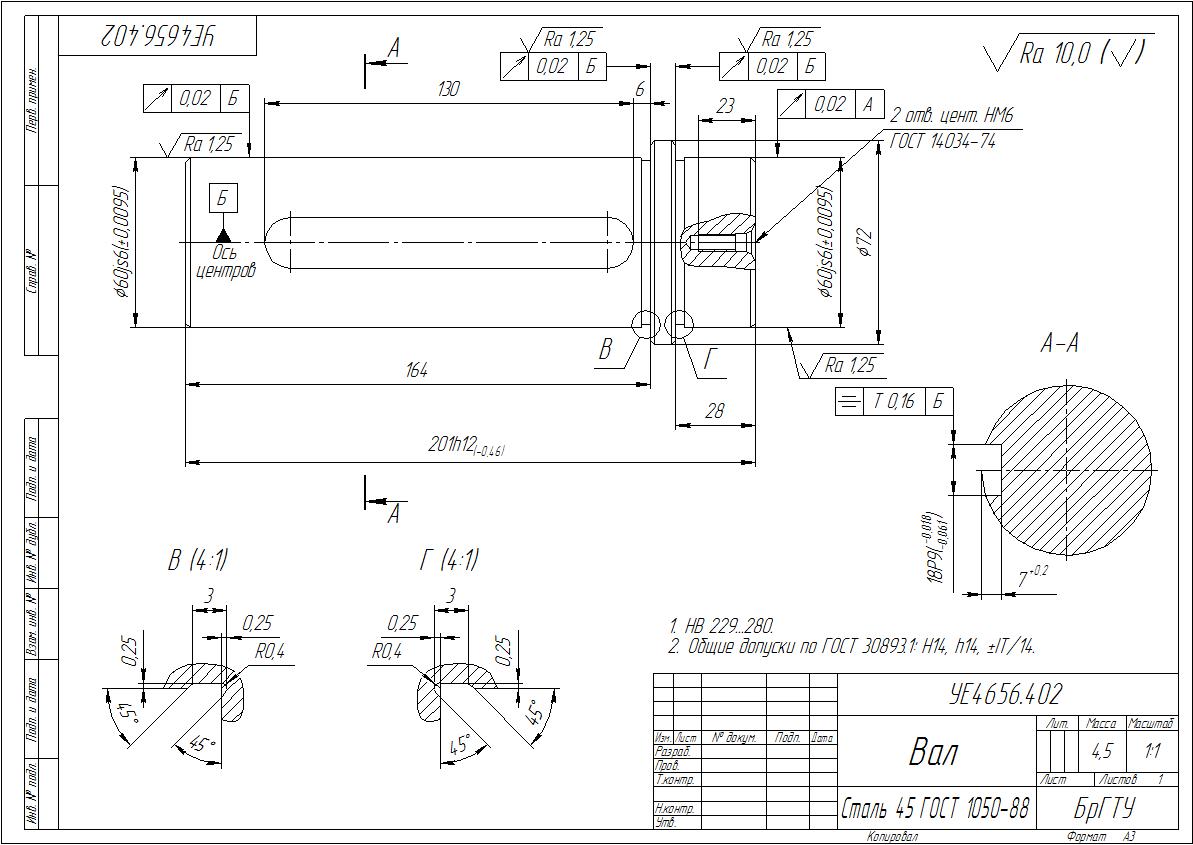

Курсовой проект содержит 1 лист формата А3 Чертеж детали, 1 лист А3 чертеж заготовки, 1 лист А1 операционные эскизы, 28 страниц пояснительной записки, а также комплект документов на технологический процесс изготовления детали (МК, ОП, КЭ)

Состав: Вал, Заготовка, Операционные эскизы, комплект документов (МК, ОК, КЭ) Язык документа

Софт: КОМПАС-3D V15

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологического процесса изготовления детали Вал

Просмотр файлов
заготовка.cdw
записка Капилец.DOC
МК.doc
операционные карты.doc
Операционный эскиз.cdw
титульник к ТП.DOC
Чертеж детали.cdw
