Разработка технологического процесса изготовления детали Вал шлицевой

Министерство общего и профессионального образования Российской Федерации
Саратовский государственный технический университет
Балаковский институт техники, технологии и управления
Факультет механический
Кафедра ТАМ
Специальность ТМС

Исходные данные: вал
Характеристика детали представителя:
Деталь представляет собой вал со шлицами.
Вал изготовлен из стали 10Х ГОСТ 1050-88.
Вал шлицевой применяется в коробке подач фрезерного станка 6Р12 Коробка подач служит для изменения скорости подачи металлообрабатывающего станка, а также для изменения направления подачи режущего инструмента.
Коробка передач основана на изменении передаточных чисел путем введения в зацепление шестерен с различным числом зубьев, направление вращения изменяется введением в зацепление дополнительной пары шестерен. Через коробку подач передается мощность до 3 кВт

Содержание
Введение 3
1. Характеристика детали представителя 4
2. Размерный анализ деталей 4
3. Выбор заготовки 5
4. Анализ группы деталей по конструкторско-
технологически признакам 8
5. Разработка технологического процесса механической
обработки и его обоснование 13
6. Расчет межоперационных припусков 18
7. Расчет режимов резания 23
8. Нормирование операций 25
Вывод 28
Приложения 29

В ходе проделанной работы были освоены теоретические основы проектирования технологического процесса для группы деталей типа вал (в условиях серийного производства) с использованием современного оборудования с ЧПУ.
Принят и обоснован метод получения заготовки, разработан маршрут технологической обработки детали, с назначением технологических баз, выбором станков и инструментов.
Определены припуски для механической обработки поверхностей детали.
Разработан технологический процесс механической обработки заданной формы детали. Разработаны схемы базирования, крепления и обработки поверхностей. Определены ожидаемые погрешности обработки по операциям, переходам, проходам. Рассчитаны и назначены режимы механической обработки детали. Определены затраты времени на изготовление детали.

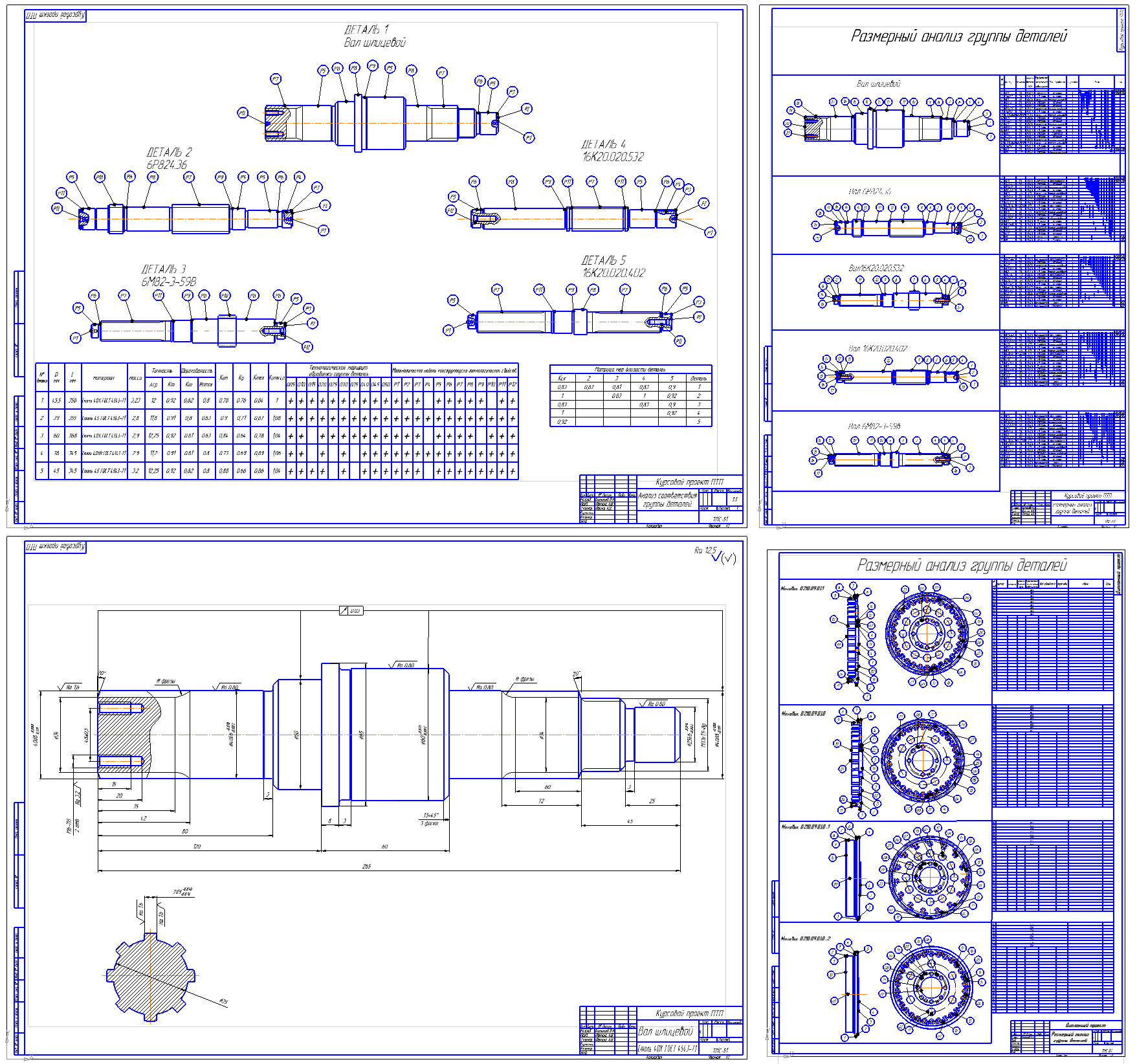

Состав: Размерный анализ, анализ соответствия группы деталей, вал (чертёж), размерный анализ группы деталей, ПЗ Язык документа

Софт: КОМПАС-3D 12

Файлы:
мой курсовик ПТП/
мой курсовик ПТП/вал/
мой курсовик ПТП/вал/размерный анализ 2012 - копия.cdw
мой курсовик ПТП/вал/Деталь А1.cdw
мой курсовик ПТП/вал/размерный анализ 2012.cdw
мой курсовик ПТП/вал/Чертеж 3.cdw
мой курсовик ПТП/пояснилка ПТП.doc
