Разработка технологического процесса изготовления зубчатого колеса при годовом объёме выпуска 8640 деталей

КФ МГТУ им. Н.Э. Баумана,
Кафедра "Подъемно-транспортные, строительные, дорожные машины"
На тему: "Разработка технологического процесса изготовления зубчатого колеса"
2012 год

В данном курсовом проекте разрабатывается технологический процесс, а также маршрутная карта изготовления зубчатого колеса.
Графическая часть содержит 16 листов А4, 1 лист А1, 31 страница пояснительной записки.

Вес детали 89,5 кг, следовательно, при годовом объёме выпуска 8640 деталей, тип производства будет являться среднесерийным.

Оглавление
Технологическая часть 2
1. Определение годового объёма выпуска и типа производства 2
2. Анализ технологичности конструкции детали 3
3. Выбор и обоснование способа получения заготовки и ее расчет. 4
4. Выбор технологических баз. 5
5. Разработка маршрута обработки заготовки. 7
6. Расчет операционных припусков 8
7. Расчет режимов резания. 11
8. Расчет контрольно-измерительного инструмента 27
Расчет приспособления: 28
ХАРАКТЕРИСТИКА СТАНКОВ 30
Список литературы. 32

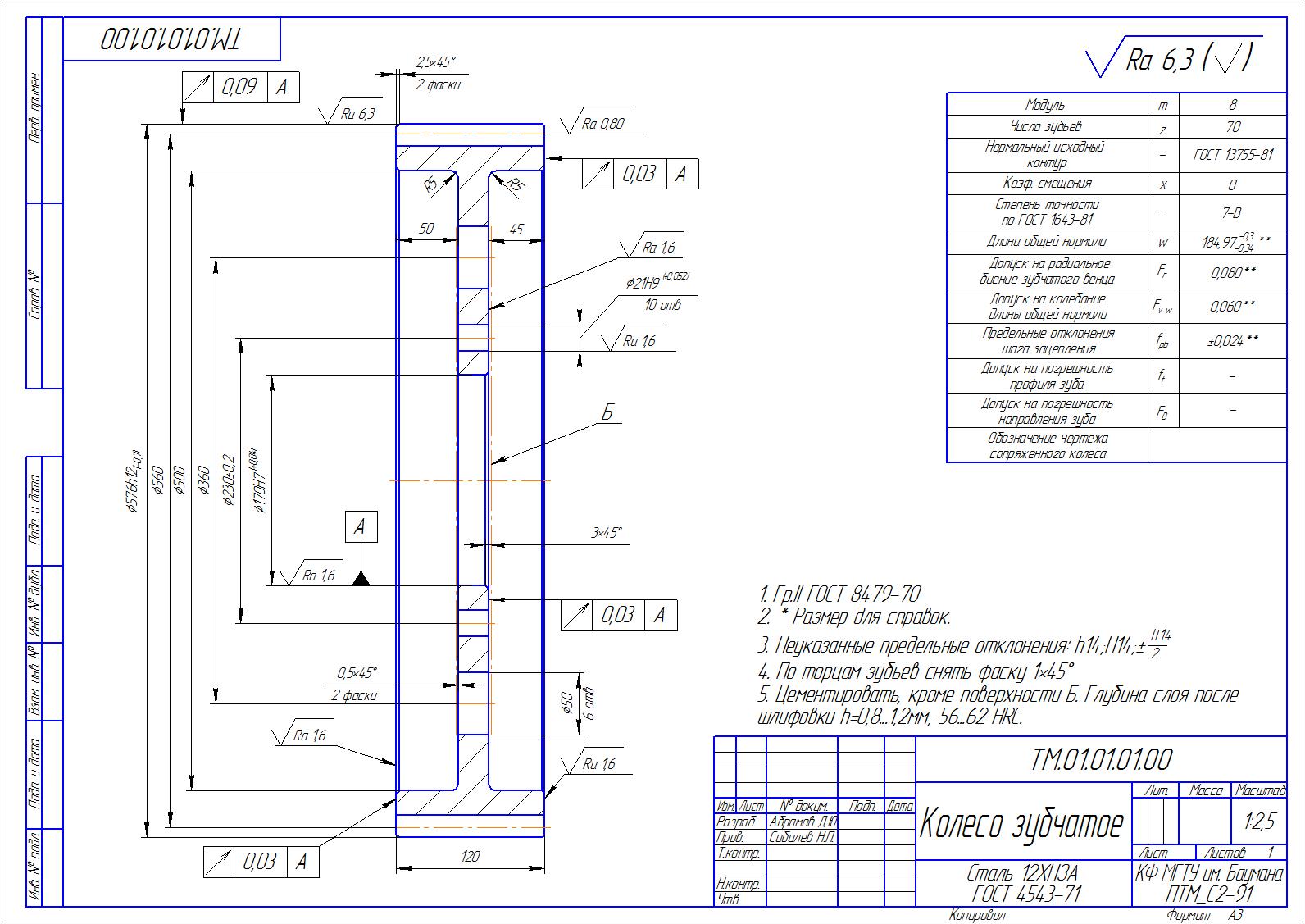

Состав: Схемы наладок по операциям, чертеж режущего инструмента, чертеж приспособления, 3D модель зубчатого колеса (Solid Works 2010), спецификации, РПЗ Язык документа

Софт: Компас-3D 13 SP1
