Федеральное агенство по образованию РФ
«Московский государственный университет леса»
Кафедра технологии машиностроения и ремонта
(отделение заочного обучения)
КУРСОВОЙ ПРОЕКТ
по дисциплине: Основы технологии машиностроения
Тема: «Разработка технологического процесса изготовления зубчатого колеса».
специальность: 190603
факультет: ИПСОП
г. Москва
2011 г.
Деталь правильной геометрической формы с габаритными размерами ∅160×70 имеет центральное отверстие ∅45H7. Деталь обладает достаточной жесткостью l/d=0,44, что позволяет назначить рекомендуемые режимы резания. Деталь имеет зубчатый венец (m=2, z=72). Масса детали 7,1 кг.
Содержание
Введение………………………………………………………………….………..3
Задание на курсовую работу…………………………………………..................4
1.1 Технологический анализ чертежа…………………………………………..5
1.2 Выбор типового технологического процесса………………………..………..6
2. Выбор вида исходной заготовки и способа её изготовления…………….........6
3. Выбор технологических баз и схем установки заготовки. Выбор методов обработки поверхностей заготовки ………………………….........................................................6
4. Расчет допусков и припусков на поковку и составление чертежа заготовки……………………………………………………………………………..10
5. Назначение и расчет припусков и операционных размеров……….……….…11
6. Выбор средств технологического оснащения (оборудование, приспособление, режущий и измерительный инструменты)……………………………………..…11
7. Определение квалификации работ……………………….……………………..14
8. Расчет затрат на изготовление…………………………………………………..14
Заключение………………………………………………………………………..15
Библиографический список…………………………………………………..….16

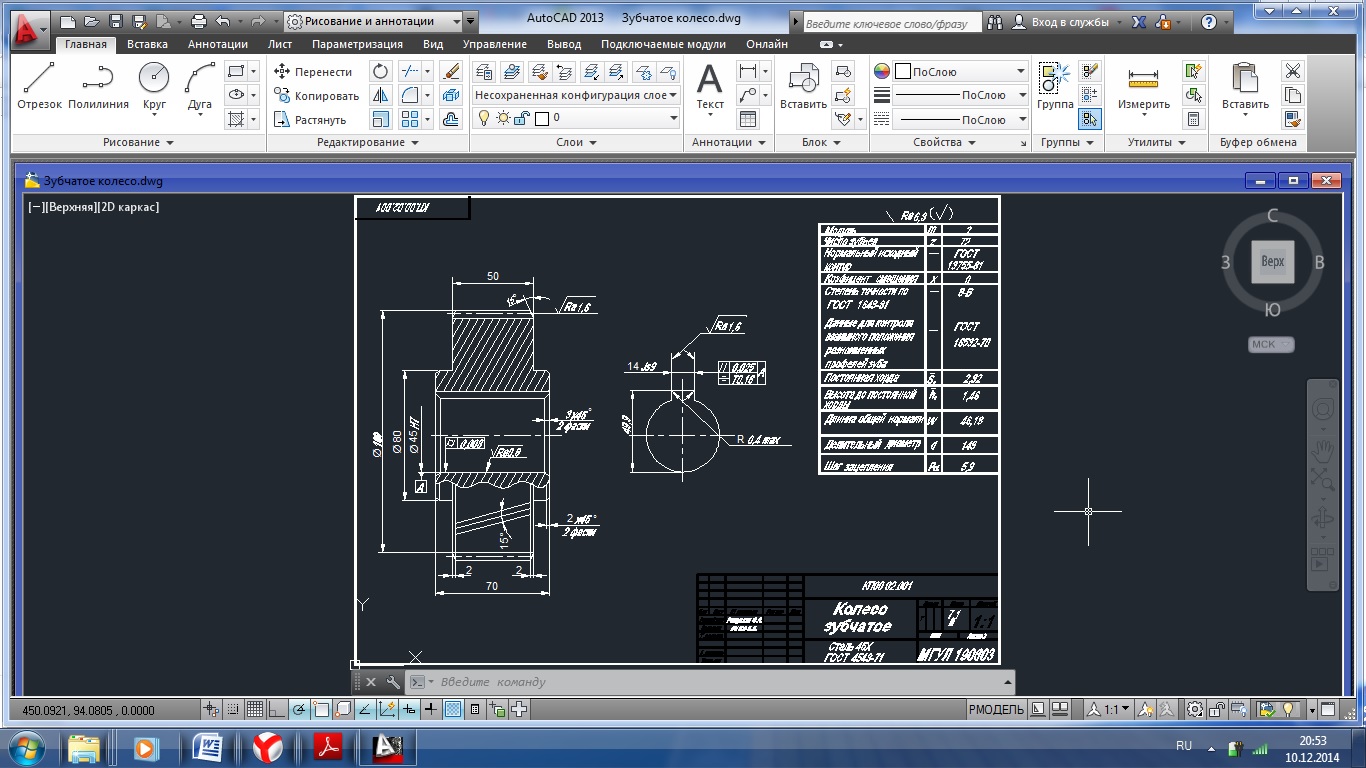

Чертеж детали – коническое зубчатое колесо.
Чертеж заготовки.
Технологическая карта механической обработки.
