Технологический процесс изготовления детали Зубчатое колесо z=36

0
11
1371
40
2
20

Белорусско-Российский университет
Кафедра технология машиностроения
Курсовой проект по дисциплине «Технология машиностроения»
На тему : Технологический процесс изготовления детали «Зубчатое колесо»
Могилёв 2020

Исходные данные деталь имеет центральное гладкое отверстие. Это отверстие является основной конструкторской базой. Деталь имеет зубчатый венец с модулем m=3 и числом зубьев z=36, степень точности 8-D. Левый торец играет важную роль, поэтому к нему предъявляются требования- Ra1,6 и торцовое биение 0,07 мм.
В итоге проектирования данной курсовой работы был разработан маршрутный технологический процесс изготовления представленной детали «Зубчатое колесо» в условиях мелкосерийного производства.
В итоге мы получили навыки и освоили процесс разработки процесса изготовления детали. Изучили правильность выбора подходящие оборудования основного, вспомогательного и режущий инструмент, освоили расчет режимов резания по двум вариантам: аналитическому и по нормативам, а также - норм времени.

Введение
1 Назначение и конструкция детали
2 Анализ технологичности конструкции детали
3 Определение типа и организационной формы производства
4 Выбор заготовки
5 Разработка и анализ маршрутов обработки поверхностей
6 Расчет припусков на обработку
7 Расчёт режимов резания
8 Техническое нормирование
9 Уточнение типа производства
10 Размерный анализ технологического процесса
Заключение
Список литературы

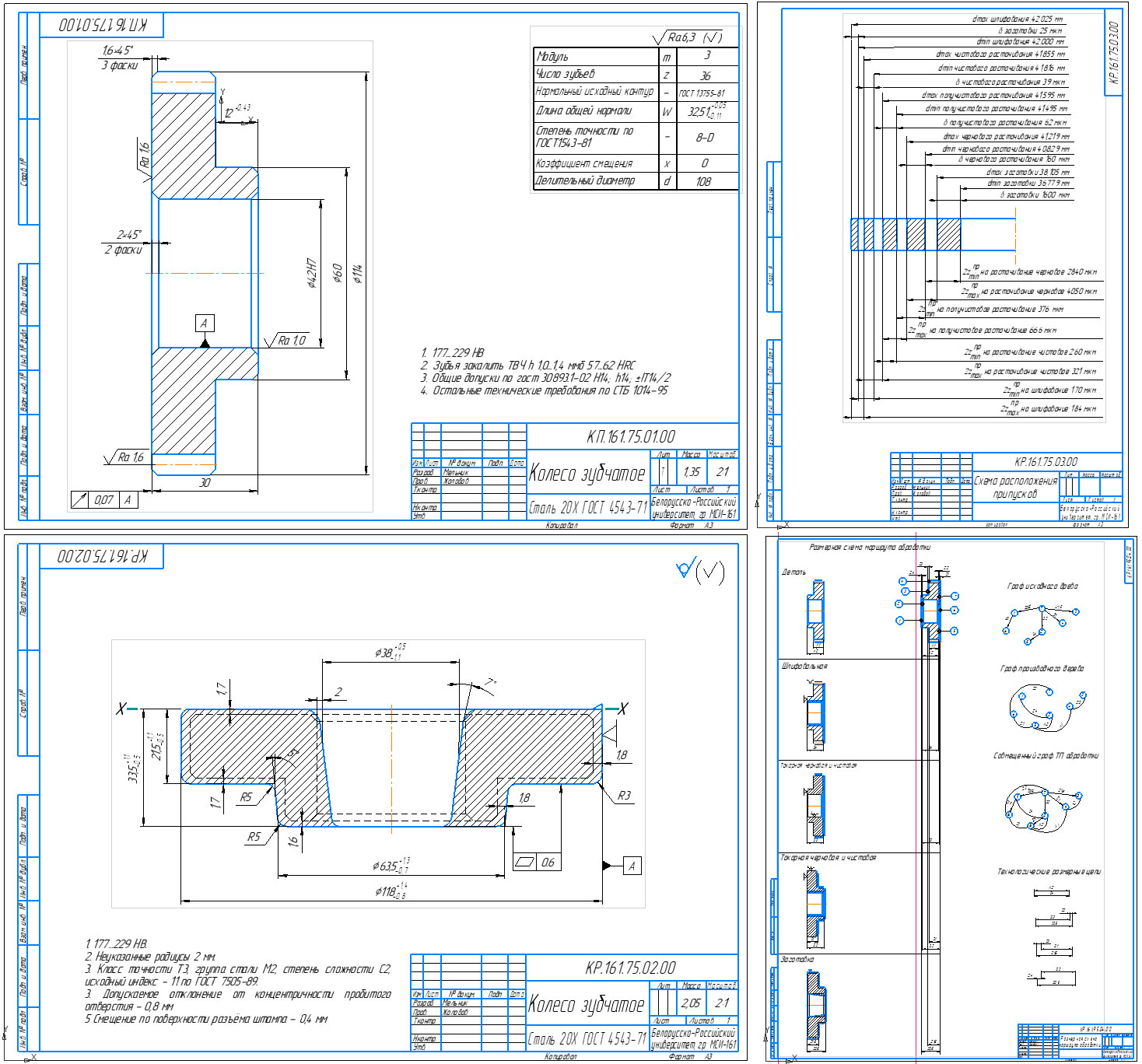

Графическая часть содержит чертёж детали, чертёж заготовки, схему расположения припусков, размерную схему маршрута обработки.
