Разработка технологического процесса изготовления зубчатой рейки

Белгородский государственный технологический университет им. Шухова
Транспортно-технологический институт
Курсовой проект по дисциплине"Технология машиностроения"
На тему " Разработка технологического процесса детали «зубчатая рейка»"
Белгород 2012

Целью курсовой работы является разработка одного из возможных технологических процессов обработки детали «зубчатая рейка».
При его разработке были учтены: тип производства, свойства и особенности обрабатываемого материала, точность размеров, качество поверхности, действующие стандарты и нормативы.
Курсовая работа состоит из пояснительной записки, операционных карт, карт эскизов и чертежей.
Графическая часть работы содержит: чертеж детали, заготовки (отливка для получения одной детали и для получения десяти деталей), чертеж технологического маршрута обработки детали с указанием технологических размеров, оборудования, режущего и вспомогательного инструментов, приспособлений и измерительного инструмента.
При оформлении графической части проекта и альбома операционных карт и карт эскизов учитывались требования ЕСКД и ЕСТПП.
Выполнение данной курсовой работы способствует развитию навыков самостоятельного решения инженерных задач в области проектирования технологических процессов, в выборе оборудования, режущего и вспомогательного инструментов, приспособлений и измерительного инструмента для получения годной детали механической обработкой; а также помогает студенту более глубоко освоить изученные ранее дисциплины, их практическое применение и значимость.
Введение
1. Анализ служебного назначения и конструкции детали; анализ изделия на технологичность
2.Технологическая часть
2.1. Определение типа производства
2.2. Метод получения заготовки
2.2.1. Расчет заготовки из поковки, полученный свободной ковкой
2.2.2. Расчет штампованной заготовки
2.2.3. Оценка способов получения заготовок по себестоимости
3. Разработка технологического маршрута
3.1. Назначение технологических баз и выбор способов обработки поверхностей
3.2. Технологический маршрут обработки детали
3.3. Выбор оборудования
3.4. Выбор режущего и вспомогательного инструментов
3.5. Выбор приспособлений
3.6. Выбор измерительного инструмента
3.7. Расчет припусков
3.8. Расчет режимов резания, сил и моментов резания
3.9. Техническое нормирование

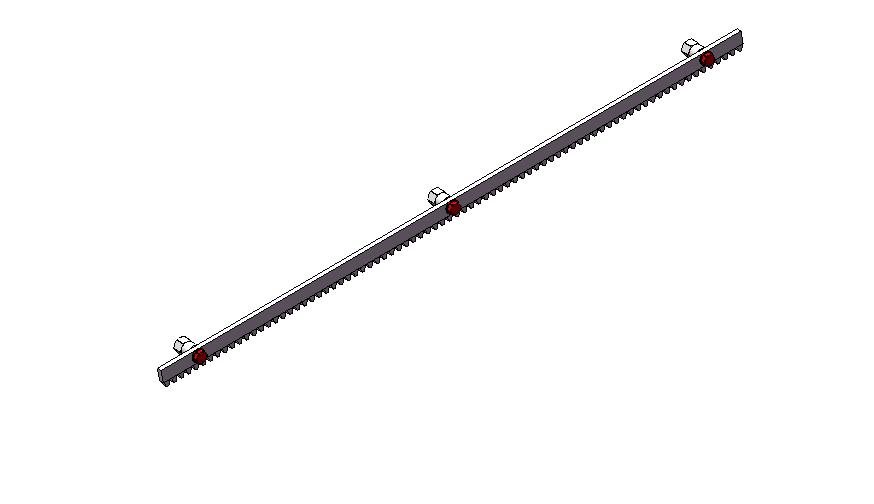

Зубчатая рейка, планка или стержень с зубьями, входящими в зацепление с зубчатым колесом, совместно с которым образует передачу для преобразования вращательного движения в поступательное или наоборот.

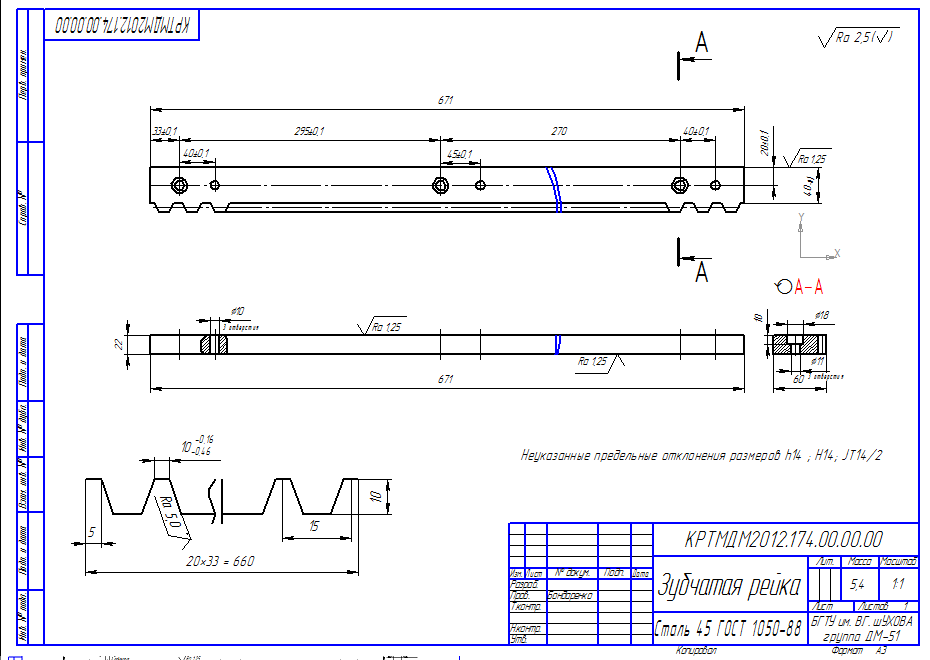

Зубчатая рейка представляет собой прямоугольную форму длинной 671 мм, высотой 50 мм и толщиной 22 мм.
Данная зубчатая рейка имеет 33 трапециевидных зубьев, с высотой зуба 10мм, шагом между зубьями 15 мм, толщиной зуба 10мм.
Так же три ступенчатых отверстия, первая ступень Ø18 мм, вторая ступень Ø11 мм. Межосевое расстояние между первым и вторым ступенчатым отверстием 295 мм, между вторым и третьем отверстием 270 мм. Деталь имеет три сквозных отверстия Ø10 мм. Межосевое расстояние между первым и вторым отверстием 300 мм, между вторым и третьим 265 мм.
