Разработка технологического процесса механической обработки детали «Колесо зубчатое цилиндрическое» Р-216-ЛО.420.09.01.004

«ПРИОКСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»
Кафедра: «Конструкторско-технологическое обеспечение машиностроительных производств»
Курсовой работе по дисциплине «Технология машиностроения»
по теме: «Разработка технологического процесса механической обработки детали «Колесо зубчатое цилиндрическое» Р-216-ЛО.420.09.01.004»
Орёл 2015

В данной пояснительной записке содержится описание технологии изготовления колеса зубчатого цилиндрического с внутренним венцом. Выполнены необходимые расчеты по вычислению припусков, нормирования станочных работ, выбора заготовки и стоимости получения детали. На основе этих расчетов разработаны чертежи детали и заготовки, а также эскизы наладок. При выполнении курсового проекта были использованы системы автоматизированного инженерного проектирования.
В заключении к курсовому проекту следует отметить, что в ходе его выполнения были получены навыки составления технологических процессов изготовления различных деталей машин. Был закреплен учебный материал, полученный в ходе изучения курса «Технология машиностроения».
Результатом выполнения курсового проекта является пояснительная записка, в которой приводится необходимый расчет, набор чертежей и рабочая документация.

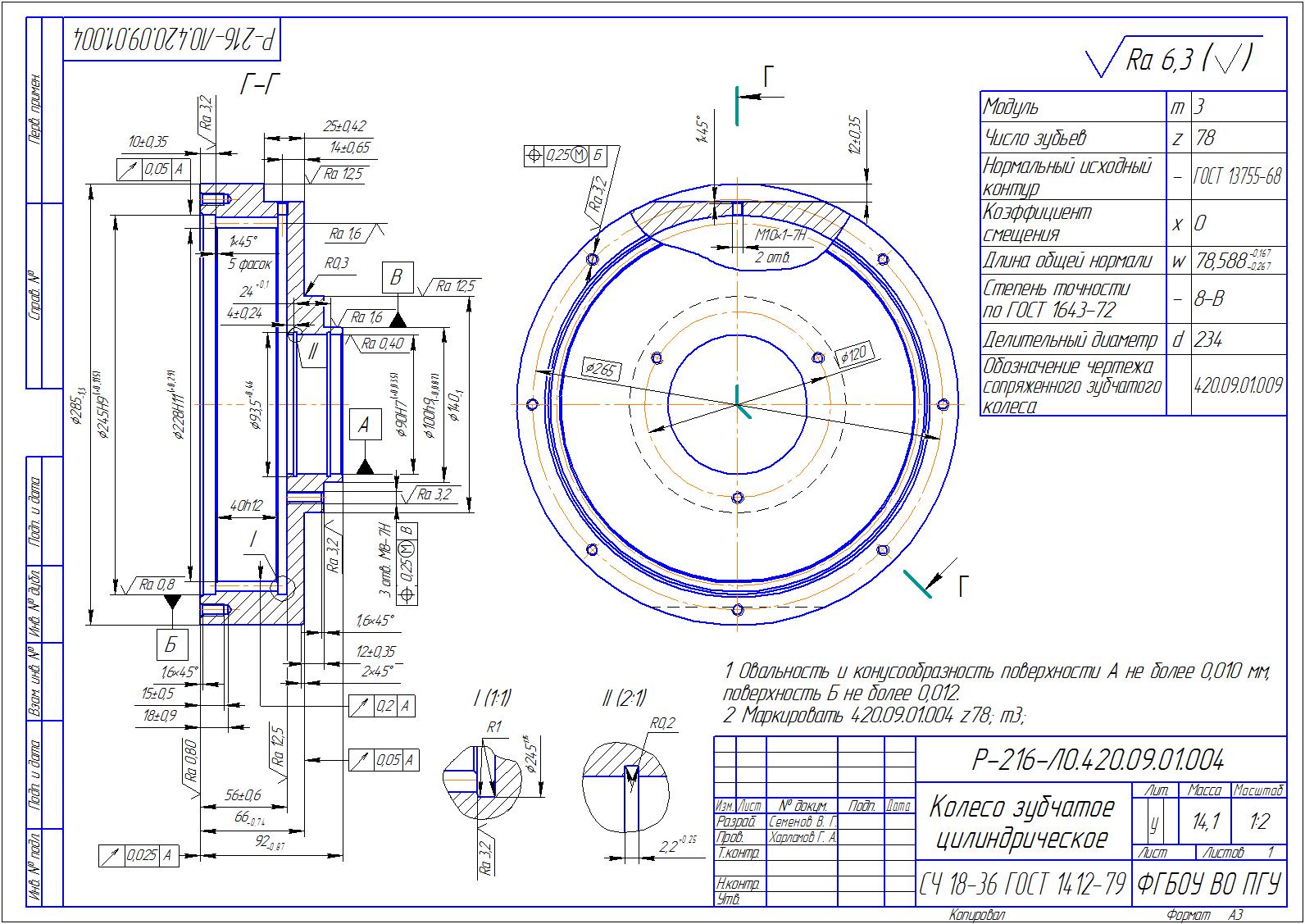

Графическая часть состоит из чертежа детали формата А3, чертежа заготовки формата А3, чертёж эскиз обработки формат А1, 41 страница расчётно пояснительной записки.

Характеристика объекта производства
Деталь «Колесо зубчатое цилиндрическое» Р-216-ЛО.420.09.01.004 относится к деталям класса зубчатых колес. Деталь предназначена для передачи кинетической энергии от одного кинематического звена к другому через сателлиты и центральное колесо. Используется в планетарной передаче. Габаритные размеры детали Ø285х92 мм.

Состав: Деталировка(колесо зубчатое цилиндрическое, заготовка), Эскизы наладки, РПЗ. Язык документа
