Разработка технологического процесса механической обработки детали «Траверса»

Мозырский государственный педагогический университет им. И.П. Шамякина
Кафедра основ машиностроения
Курсовой проект по дисциплине "Технология машиностроения"
На тему: Разработка технологического процесс механической обработки детали «Траверса»
Мозырь, 2013

Исходные данные: Чертеж детали, годовой объём выпуска 3000 шт/год, режим работы предприятия односменный.
В данной работе рассматривается разработка технологического маршрута механообработки детали Траверса.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ……………………………………………………………………………...3
1. Назначение и конструкция детали. Анализ технологичности.
Определение качественных и количественных показателей………………...………….5
2. Расчёт размерных цепей……………………………………………………………………7
3. Определение типа производства……………………………………………………………9
4. Технико – экономическое обоснование выбора заготовки на основании двух возможных способов получения…………………………………………………….11
5. Выбор и обоснование технологических баз с приведением
основных схем базирования, используемых при обработке…………..………………..18
6. Выбор методов обработки…………………………………………………….…………...21
7. Составление технологического маршрута обработки детали…………………………..23
8. Разработка технологических операций…………………………………………………..27
8.1 Установление структур операций и последовательности технологических
переходов, уточнение состава оборудования…………………..………………………..28
8.2 Выбор приспособлений, вспомогательного, режущего и
измерительного инструмента………………………………………………………….….31
8.3 Определение припусков на обработку
расчётно – аналитическим методом………………………………………….………..…33
8.4 Расчёт режимов резания для токарной операции …..……………………………………37
8.5 Нормирование технологического процесса……………………………………………...40
8.6 Установление разряда работ с приведением
характеристики выполняемых работ……………………………………………………..43
9. Расчёт потребного количества оборудования. Определение коэффициента загрузки и
коэффициента использования оборудования по основному времени………………….51
10. Планирование оборудования и рабочих мест производственного участка…………….55
11. Расчёт и проектирование средств технического оснащения……………….……………56
11.1.1 Расчёт усилия зажима……………………………………………………………………57
11.1.2 Расчёт приспособления на прочность…………………………………………………58
11.1.3 Расчёт приспособления на точность……………………………………………………59
11.2 Расчёт и конструирование сверла……...…………………………………………………60
Заключение……………………………………………………………………………………63
Литература………………………………………………………………………………………64
Приложения……………………………………………………………………………………..65

Состав: Расчетно-пояснительная записка, комплект технологической документации, чертеж детали Траверса (СБ) и исходной заготовки, технологические операционные эскизы, инструментальные сложные наладки, сборочный чертеж приспособления для механической обработки, чертеж режущего инструмента, чертеж планировки производственного участка Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологического процесса механической обработки детали «Траверса»

Работа\~$ Михалевич.docx
Работа\Карта контроля.docx
Работа\Курсовая .docx

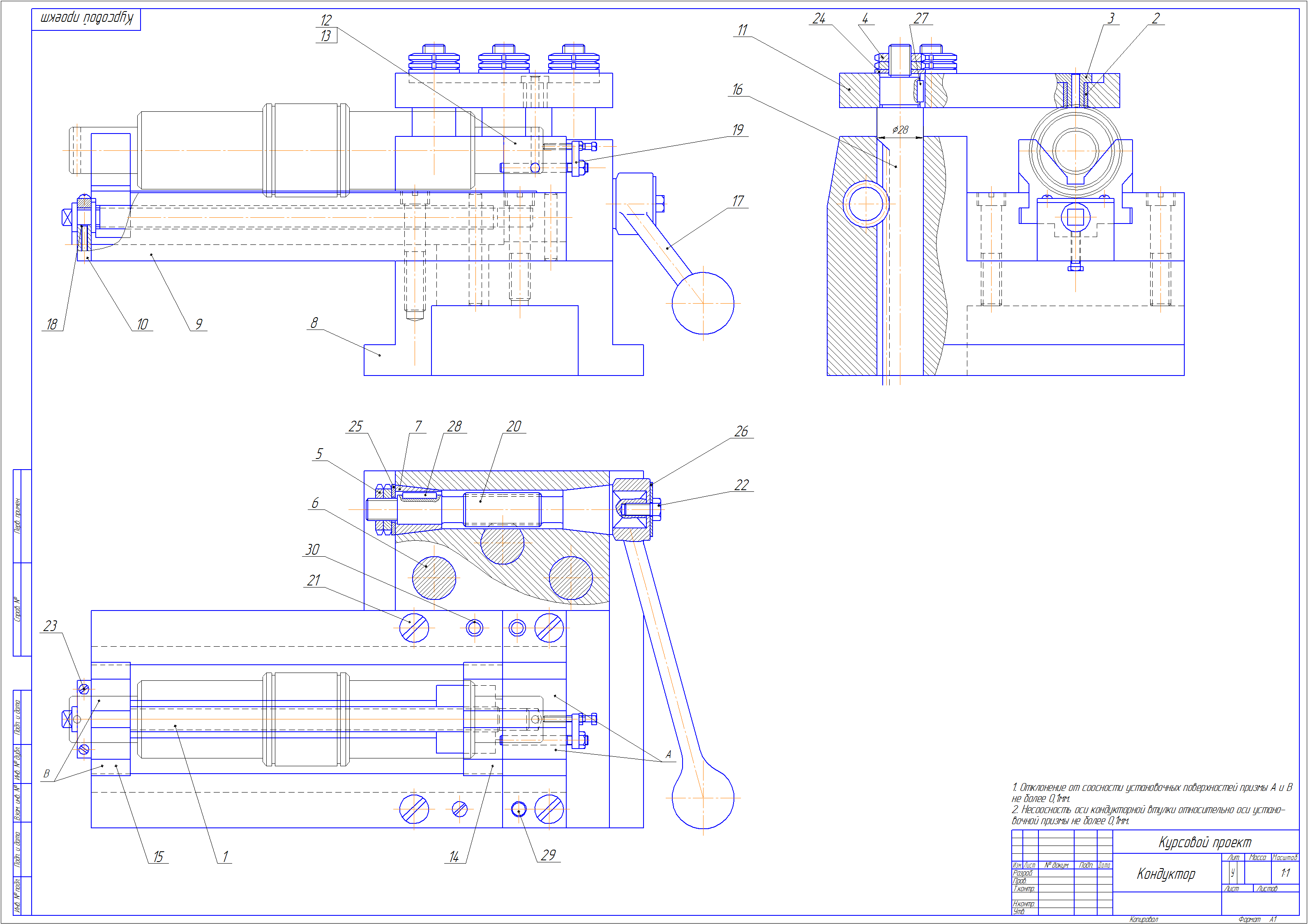

Работа\Новая папка\Кондуктор.cdw
Работа\Новая папка\Операционные эскизы.cdw
Работа\Новая папка\Планировка.cdw
Работа\Новая папка\Сверло и скоба.cdw
Работа\Новая папка\Сверло.cdw
Работа\Новая папка\Чертеж.cdw
Работа\Спецификация.doc
Работа\техпроцесс.docx
Работа\Новая папка
Работа
