КОМПАС 3D 18

Разработка технологического процесса обработки детали "Ротор"

Гомельский государственный технический университет им. П.О. Сухого
Кафедра «Гидропневмоавтоматика»
Курсовая работа по дисциплине «Технология гидропневмоприводов»
На тему «Разработка технологического процесса обработки детали»
Гомель 2018

Исходными данными является чертёж детали "Ротор" с заданными требованиями точности обработки. В пояснительной записке приводятся необходимые расчёты, литературно-патентный поиск и справочная информация. Комплект документации на разрабатываемую деталь оформлен в виде приложения.

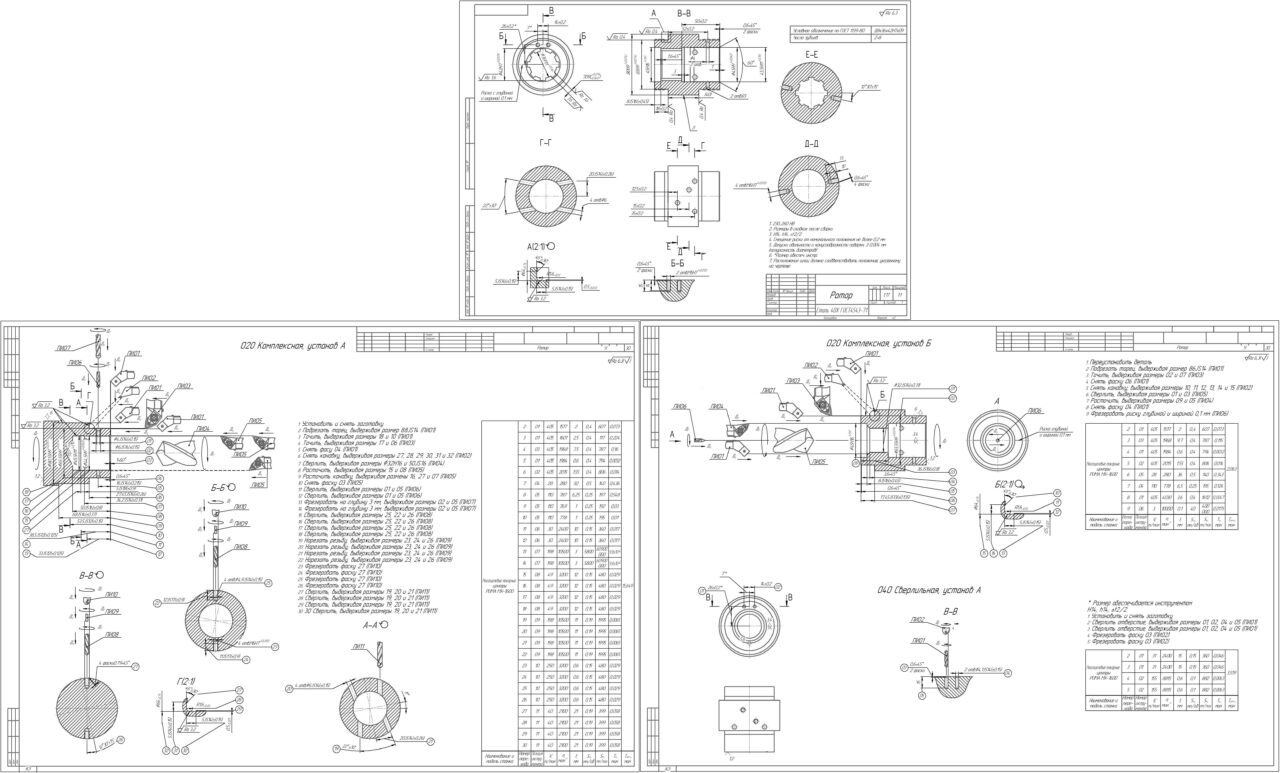

Графическая часть - это сам чертёж детали и два ватмана (см. обложку). Также к графической части относится карта эскизов - 52 листа формата А4.

Содержание:
ВВЕДЕНИЕ
1 ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
1.1 Назначение и конструкция обрабатываемой детали
1.2 Определение типа производства
1.3. Анализ технологичности конструкции детали
1.4. Выбор и технико-экономическое обоснование метода получения заготовки
1.5. Анализ базового и технико-экономическое обоснование предлагаемого варианта техпроцесса
1.6 Расчет режимов резания
1.7 Техническое нормирование
1.8 Выбор оборудования и расчет его количества
1.9 Уточнение типа производства
1.10 Литературно-патентный обзор
2. Конструкторский раздел
2.1 Назначение и принципы работы приспособления
2.2 Расчет элементов приспособления на прочность
2.3 Расчет необходимого усилия зажима
2.4 Исследовательский раздел
Выводы
Список использованной литературы
Приложения

Состав: Чертёж детали, Маршрутная карта, Пояснительная записка Язык документа

Софт: КОМПАС-3D 18

Сайт: www

Файлы:
