Разработка технологического процесса изготовления детали корпус насоса.

Московский государственный технический университет им. Н. Э. Баумана
Кафедра подъёмно-транспортного оборудования и деталей машин
Курсовой проект по дисциплине "Технология машиностроения"
На тему: "Разработка технологического процесса изготовления детали корпус насоса"
Калуга 2014

Исходные данные: габариты детали 205х140х160, материал сталь 25Л-II

Разработан тех. процесс изготовления детали корпус насоса со всей сопутствующей документацией, разработаны калибр-пробка, резец расточной, фреза торцевая, в конструкторской части произведён силовой расчёт пневматических тисков.

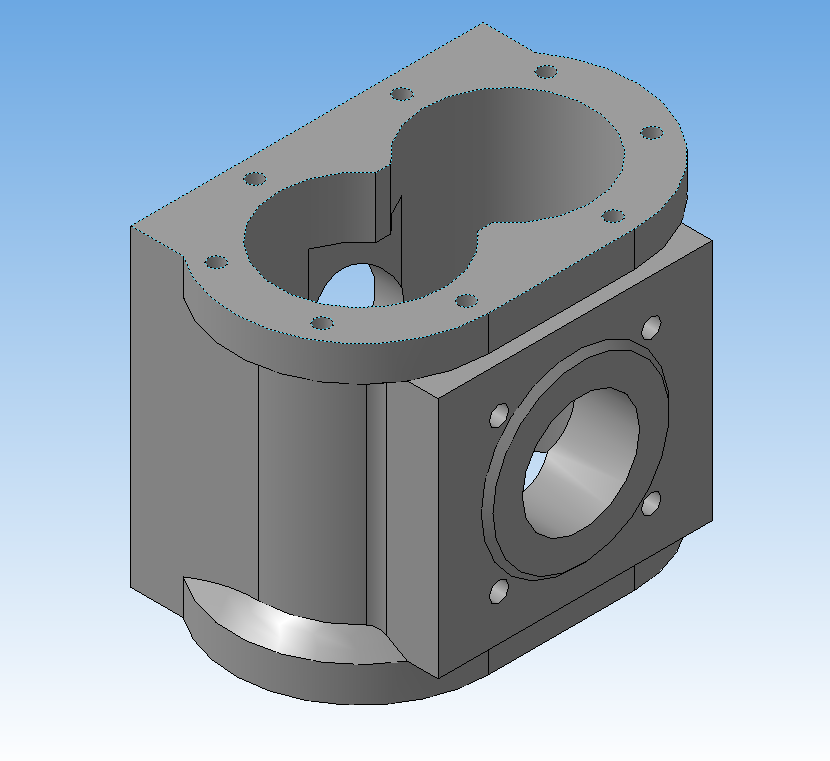

Разработаны 3Д модели детали корпус насоса и ее заготовки.

Графическая часть состоит из 5 листов А1 содержащих чертежи детали, заготовки, смех операционных наладок для технологических операций 015-065, чертежи головки делителной, калибра-пробки, фрезы торцевой, резца расточного и пневматических тисков.

Содержание
Аннотация
Цели и задачи
Технологическая часть
Конструкторская часть
Литература
Приложение (Маршрутные карты, операционные карты, эскизы операций, расчёты операционных припусков, технические характеристики станков, спецификации).

Состав: Корпус насоса, Корпус насоса заготовка, Резец расточной (СБ), Фреза торцевая (СБ), Схема операционной наладки 015-065, Калибр-пробка d=50H7 (СБ), Рычажная измерительная головка, Тиски пневматические Язык документа

Софт: КОМПАС-3D 5 SP2

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологического процесса изготовления детали корпус насоса.
