Разработка технологии изготовления детали "Соединитель" обработкой резанием

МИНИСТЕРСТВО ОБРАЗОВАНИЯ СВЕРДЛОВСКОЙ ОБЛАСТИ
Государственное автономное профессиональное образовательное учреждение Свердловской области
«Екатеринбургский колледж индустриальных технологий»
Дипломная работа на тему: «Разработка технологии изготовления детали «Соединитель»
Екатеринбург, 2026ъ

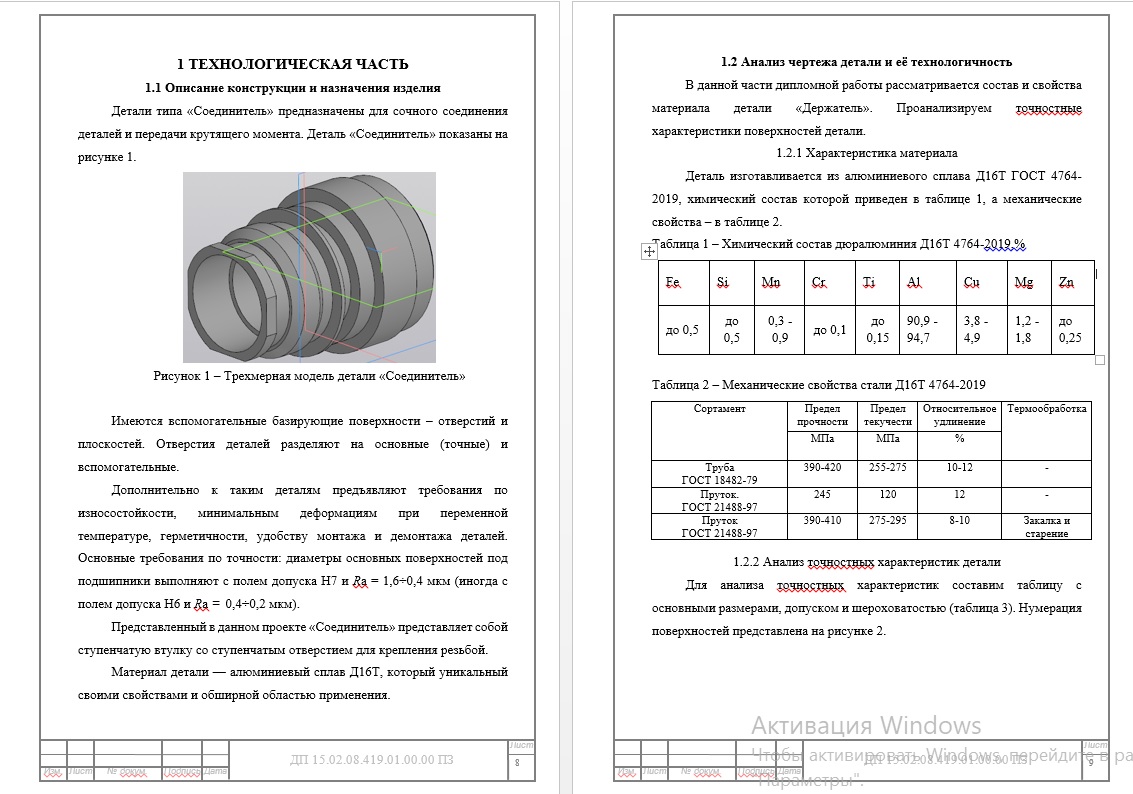

В данной части дипломной работы рассматривается состав и свойства материала детали «Держатель». Проанализируем точностные характеристики поверхностей детали.

Деталь изготавливается из алюминиевого сплава Д16Т ГОСТ 4764-2019

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 5
1 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 7
1.1 Описание конструкции и назначения изделия 7
1.2 Анализ чертежа детали и её технологичность 8
1.3 Выбор метода изготовления заготовки 13
1.4 Выбор технологических баз 19
1.5 С ТЕХНОЛОГИЧЕСКОГО МАРШРУТА ОБРАБОТКИ 21
1.6 РАЗРАБОТКА ОПЕРАЦИЙ И ПРИНЯТОГО ВАРИАНТА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА 23
1.7 ОПРЕДЕЛЕНИЕ РЕЖИМОВ РЕЗАНИЯ И НОРМ ВРЕМЕНИ 31
1.7.1 ОПРЕДЕЛЕНИЕ РЕЖИМОВ РЕЗАНИЯ 32
1.7.2 ОПРЕДЕЛЕНИЕ НОРМ ВРЕМЕНИ 39
2 КОНСТРУКТОРСКАЯ ЧАСТЬ 43
2.1 Обоснование выбора приспособления и схема базирования 43
2.2 Расчет зажимного усилия 44
2.3 Расчет силового механизма 48
2.4 Точностной расчет станочного приспособления 48
3. ЭКОНОМИЧЕСКАЯ ЧАСТЬ 50
3.1 Расчет обшей трудоемкости на деталь и программу 50
3.2 Расчёт показателей плана по труду 50
3.3 Расчёт среднегодовой и среднемесячной заработной платы по категориям работающих 53
3.4 Расчёт прямых затрат полной себестоимости детали 55
3.5 Расчет косвенных затрат себестоимости 59
3.6 Калькуляция производства детали 61

4 ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ НА МАШИНОСТРОИТЕЛЬНОМ ПРЕДПРИЯТИИ 65
4.1 Общие требования безопасности 65
4.2 Требования безопасности в аварийных ситуациях 69
4.3 Санитарно-гигиенические требования к воздушной среде 71
4.4 Основные меры защиты от поражений электрическим током 73
4.5 Предотвращение пожаров на предприятиях 74
ЗАКЛЮЧЕНИЕ 76
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 77
