Разработка технологии обработки детали типа «Скалка»

Брянский государственный технический университет
Кафедра «Автоматизированные технологические системы»
Курсовая работа по дисциплине «Технологические основы автоматизированного производства»
На тему: "разработка технологии обработки детали типа «Скалка» (черт. ДШАК.016.4.06)"
Брянск 2015

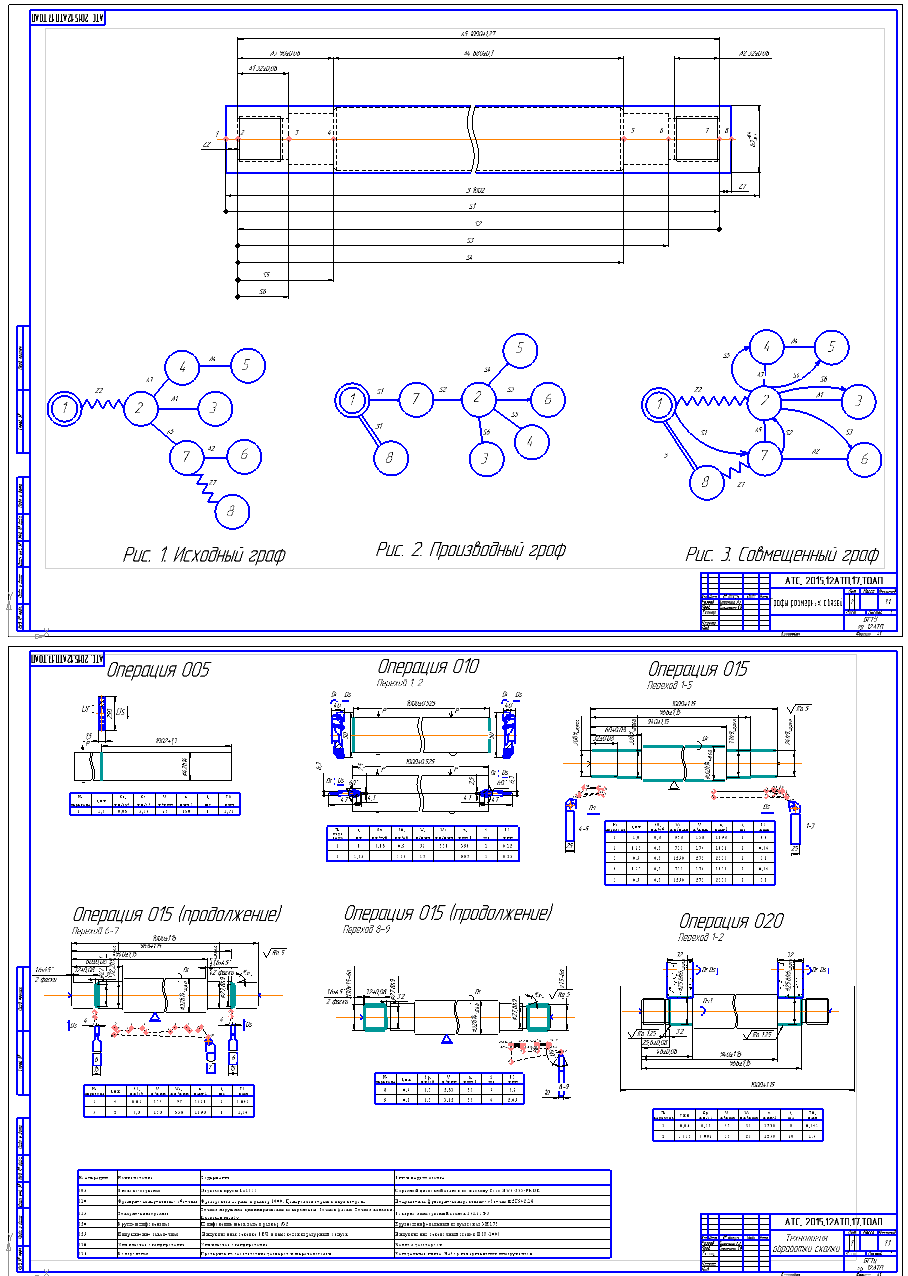

В данном курсовой работе осуществлена разработка технологии обработки детали типа «Скалка» (черт. ДШАК.016.4.06). Графическая часть содержит технологию обработки детали типа «Скалка», Графы размерных связей.
Деталь «скалка» (черт. ДШАК.016.4.06) относится к классу валов и предназначена для передачи крутящего момента и, в большинстве случаев, для поддержания вращающихся вместе с ними относительно подшипников различных деталей машин. Валы, несущие на себе детали, через которые передается крутящий момент, воспринимают от этих деталей нагрузки и, следовательно, работают одновременно на изгиб и кручение.

ВВЕДЕНИЕ .............................................................................................................5
1 ОБЩИЙ РАЗДЕЛ ................................................................................................6
1.1. Сведения о детали, анализ технических требований чертежа ..........6
1.2. Материал детали и его свойства...........................................................6
1.3. Анализ технологичности конструкции детали ...................................7
2 ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ .....................................................................10
2.1. Определение годовой программы выпуска ......................................10
2.2. Выбор вида и метода получения заготовки ......................................12
2.3. Определение методов обработки для поверхностей детали ...........15
2.4. Разработка маршрутной технологии изготовления детали .............16
2.5. Операционное описание технологии изготовления детали ............18
2.6. Расчет припусков .................................................................................28
2.7. Определение операционных размеров ..............................................30
2.8. Подробная разработка двух операций ...............................................36
2.9. Оформление технологической документации ..................................43
ЗАКЛЮЧЕНИЕ ....................................................................................................44
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ .............................................45
ПРИЛОЖЕНИЯ ....................................................................................................
