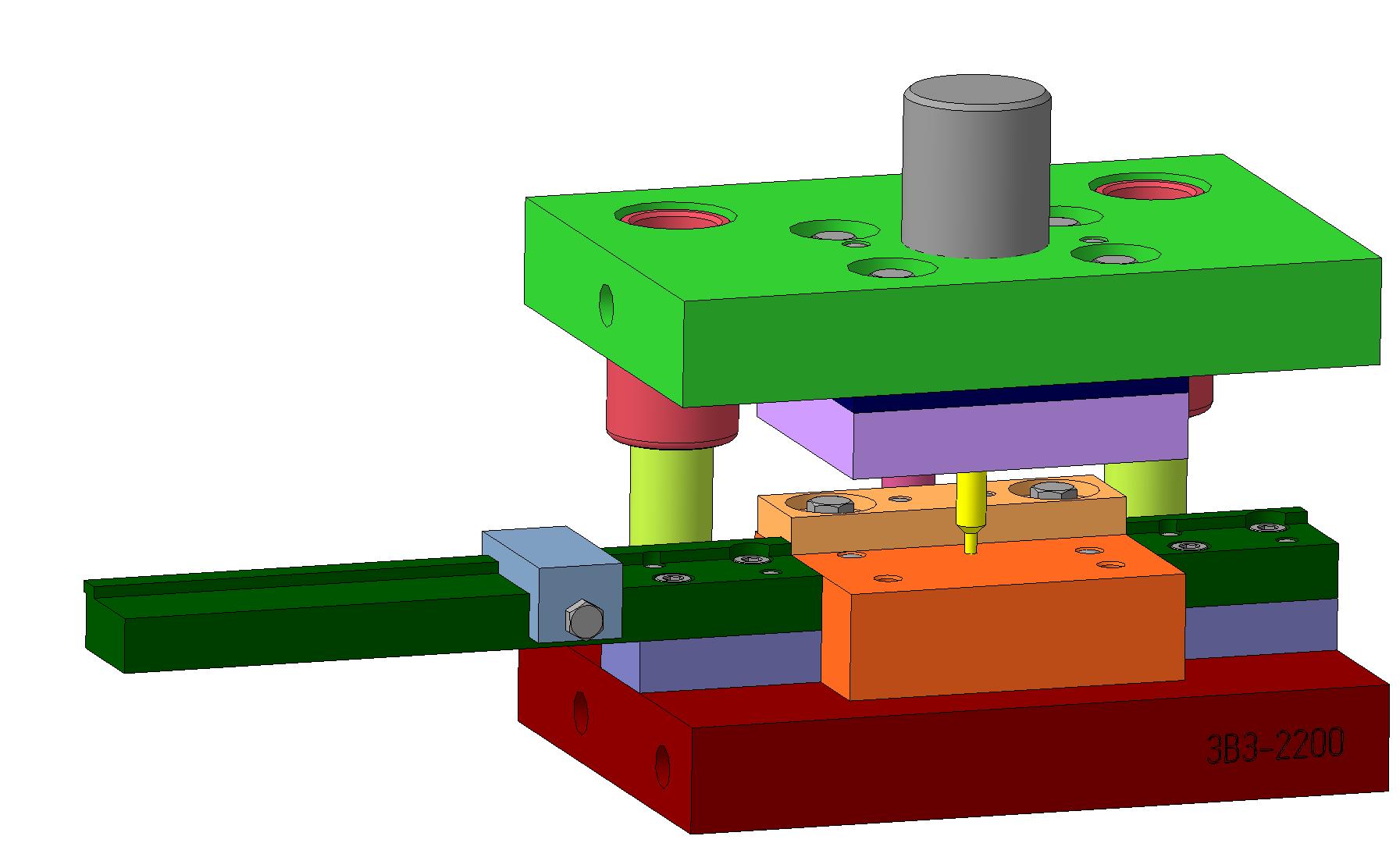

Штамп предназначен для пробивки отверстия диаметром ф4.2мм в листовой стали толщиной не более 1,5мм и длиной не более l=235мм. Расстояние от упора до диаметра пробивки отверстия 12,5мм. Это расстояние можно регулировать конструкцией упора.
Расстояние пробивки по длине регулируется ползунком.
