Штамп для пробивки двух отверстий диаметром 9 мм

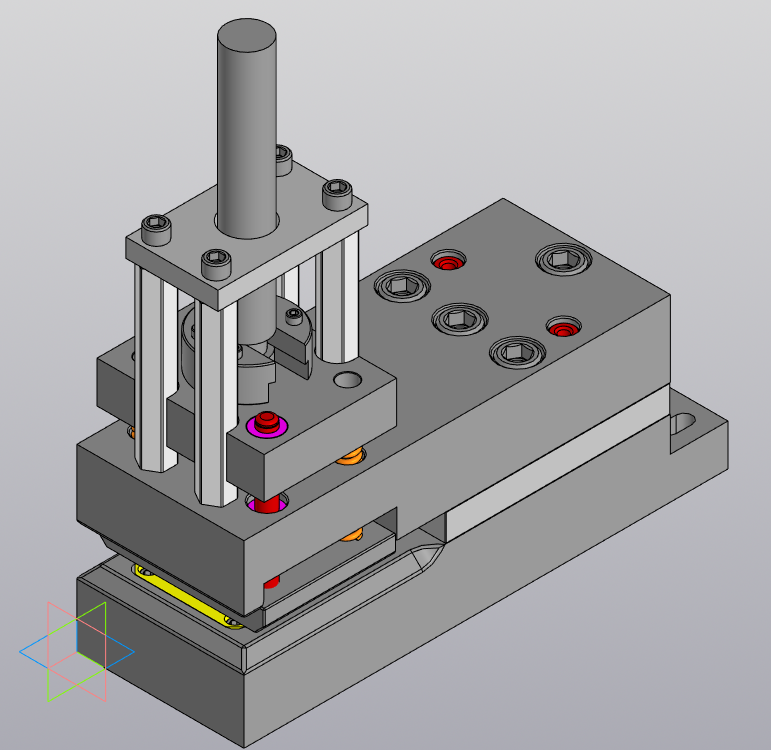

Штамп для пробивки двух отверстий диаметром 9 мм в металлическом листе толщиной 0,5 мм. Используется в итальянской линии профилировки для изготовления боковой панели холодильника. Размеры и масштаб реальные. Твердотельное моделирование. Используется 23 детали.

Состав: 3D Сборка

Софт: КОМПАС-3D 21

Сайт: www

Файлы:
Болт М8х110.m3d
Винт М16х23.m3d
Втулка направляющая.m3d
Захват штока гидропривода.m3d
Колонка.m3d
Матрица.m3d
Плита верхняя.m3d
Плита нижняя.m3d
Плита прижимная.m3d
Плита промежуточная.m3d
Пружина.m3d
Пуансон.m3d
Пуансондержатель.m3d
Фланец гидропривода.m3d
Шестигранник.m3d
Шпилька М12.m3d
Штифт верхней плиты.m3d
Штифт матрицы.m3d
Шток гидропривода.m3d
Штамп вырубной (2 отв. по 10 мм).a3d
