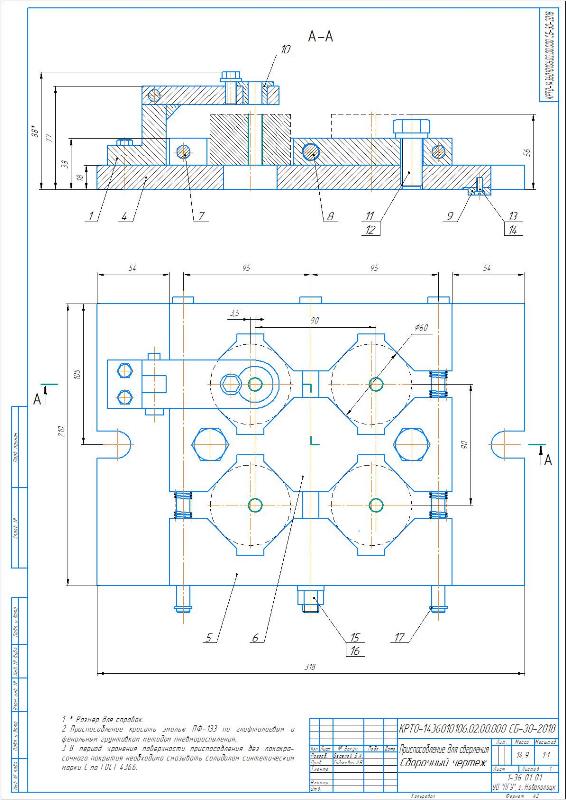

Специальное приспособление для обработки отверстия кулачка

Полоцкий Государственный Университет, Обработка металлов резанием, Технологическая оснастка, Проектирование специального приспособления, 2018

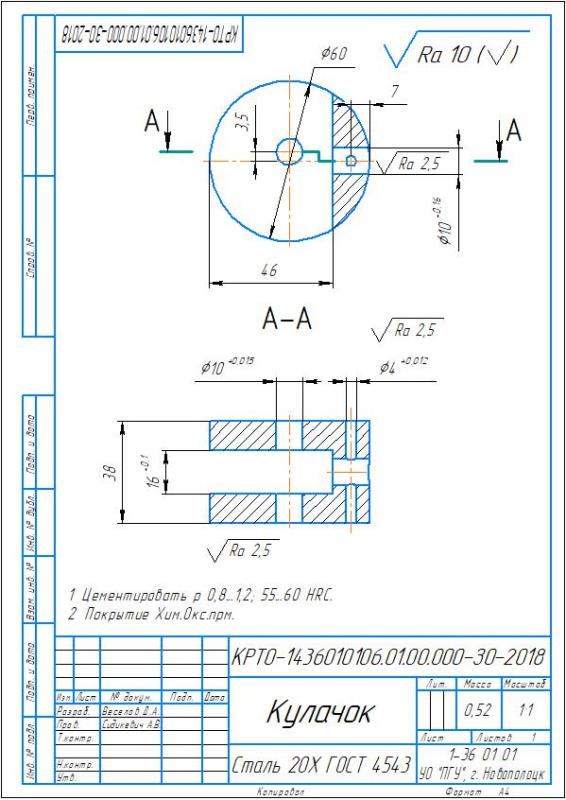

Спроектировать специальное приспособление для обработки отверстия кулачка, диаметром 10 мм.

Исходные данные:
Годовая программа выпуска – 150000 шт.
Режим работы цеха – двухсменный.
Материал детали – Сталь 20Х ГОСТ 4543.
Масса детали – 0,52 кг.

Содержание операции:
1. Сверлить отверстие Ø9, выдерживая размер 1.
2. Зенкеровать отверстие Ø9,85, выдерживая размер 1.
3. Развернуть отверстие, выдерживая размеры 1, 2.

Содержание

Введение 4
1. Техническое задание на проектирование приспособления 5
2. Разработка схемы установки 12
3. Разработка эскизных вариантов приспособления 13
4. Расчет пропускной способности приспособления 14
5. Экономическое сравнение вариантов конструкции приспособлений 15
6. Расчет зажимного усилия 16
7. Расчет основных характеристик силового механизма и выбор силового привода 17
8. Расчет приспособления на точность 18
9. Описание работы приспособления 19
Заключение 20
Литература 21
