Специальное приспособление механизированное двухместное двухпозиционное для сверления отверстия Ø19H7мм

0
1
125
0
0

КПИ
Кафедра технологии машиностроения
Курсовой проект по дисциплине «Технологическое оснащение»
На тему «Специальное приспособление механизированное двухместное двухпозиционное»
Киев 2018

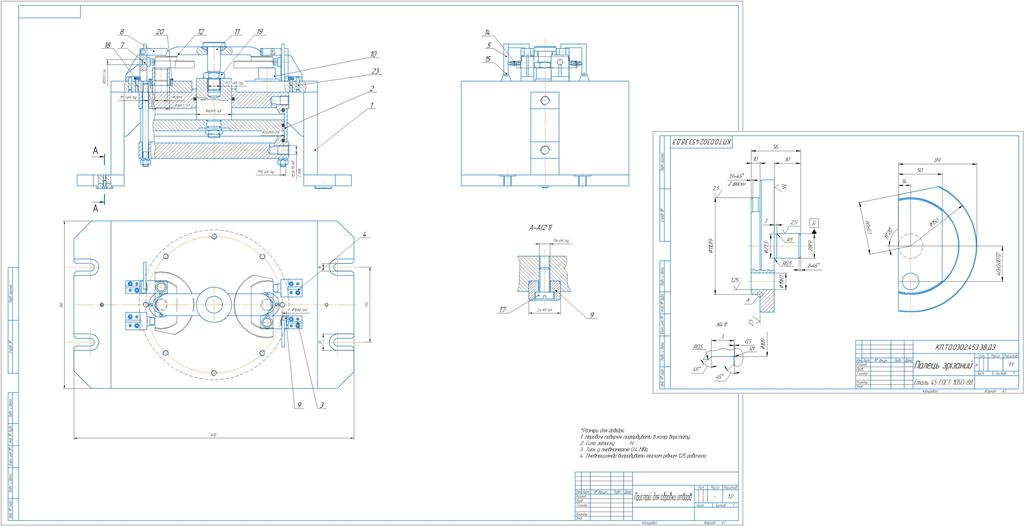

Итогом этой работы является определенная конструкция станочного устройства, в котором выполняется заданная операция сверления отверстия Ø19H7мм.
Сила зажима цилиндра Wц=27330Н;
Диаметр поршня, D = 320мм;
Диаметр штока, d = 80мм.

Данное сверлильное приспособление предназначено для зажима детали при обработке отверстия Ø19H7 на радиально-сверлильном станке модели 2Н53. Устройство повышает производительность труда за счет уменьшения нормы времени на операцию из-за сокращения вспомогательного времени на установку детали.

Зміст

Завдання………………………………………………………………………..3
Креслення деталі……………………………………………………………......4
Анотація………………………………………………………………………..5
Вступ…………………………………………………………………………..6
1. Призначення, будова та принцип роботи пристрою………………................7
2. Схема базування заготовки та її реалізація……………………………….8
3. Обчислення похибки базування…………………………………................10
4. Режими та сили різання…………………………………………….........12
5. Обчислення величини затиску заготовки………………………….............16
6. Розрахунок основних параметрів затискного механізму і дійсної величини сили затиску заготовки…………………………………………….……......18
7. Конструкторський аналіз пристрою………………………………….......20
Список використаної літератури…………………………………….......23
