Специальное приспособление для зажима

Барановичский государственный университет
Факультет инженерный
Кафедра технологии и оборудования машиностроения
Курсовая работа по дисциплине «Технологическая оснастка»
На тему: "Спроектировать специальное приспособление"
Барановичи 2020

Целью этой курсовой работы является проектирование эффективного механизированного приспособления, которое бы позволило обеспечить необходимую точность и качество обработки заданной детали при высокой производительности.

Исходные данные

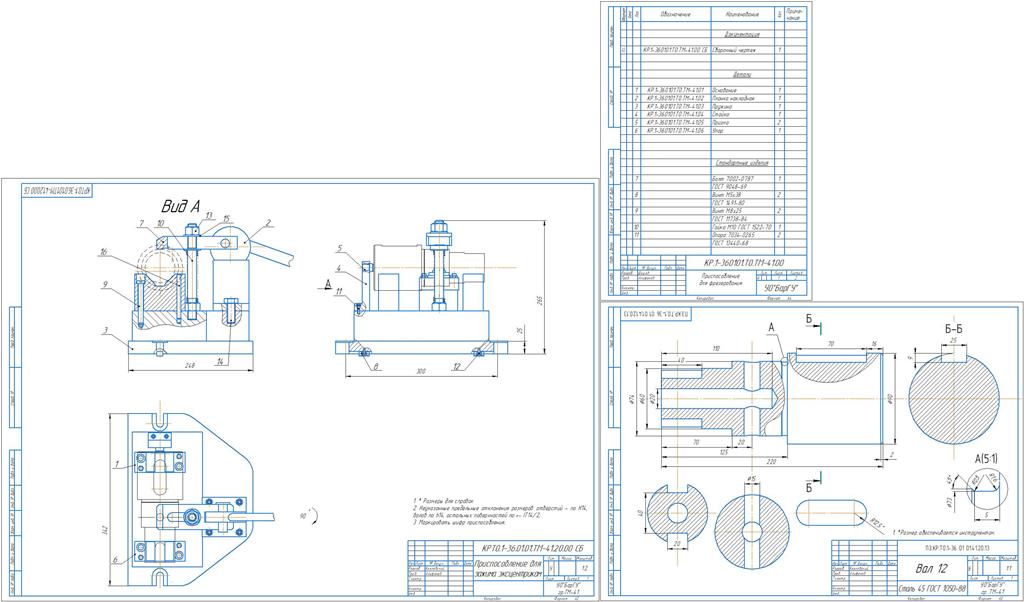

Спроектировать приспособление для фрезеровки в детали «Вал12» паза глубиной Н = 9 мм и шириной В = 25 мм. Материал детали – сталь 45 ГОСТ 1050 – 88. Принимаем вертикально – фрезерный станок модели 6Р11.
Годовая программа выпуска – 61500 шт.
Режим работы цеха – односменный.
Инструмент - Для обработки открытого паза – фреза двухпёрая Ø25. Материал режущей части – сталь Р6М5 ГОСТ 19265.
Рассчитаем режимы резания для фрезерной операции.
Глубина резания: t = 4,5 мм (2 прохода).
Подача: При фрезеровании принимаем подачу S_Z=0,38 мм/зуб.

Содержание:
ВВЕДЕНИЕ
1 ТЕХНИЧЕСКОЕ ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ
2 РАЗРАБОТКА СХЕМЫ УСТАНОВКИ ЗАГОТОВКИ
3 РАЗРАБОТКА ЭСКИЗНЫХ ВАРИАНТОВ ПРИСПОСОБЛЕНИЯ
4 РАСЧЕТ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ КОНСТРУКЦИИ ПРИСПОСОБЛЕНИЯ
5 РАСЧЕТ ПРОПУСКНОЙ СПОСОБНОСТИ ПРИСПОСОБЛЕНИЙ
6 РАСЧЕТ ЗАЖИМНОГО УСИЛИЯ
7 РАСЧЕТ ОСНОВНЫХ ХАРАКТЕРИСТИК СИЛОВОГО МЕХАНИЗМА
9 РАСЧЕТ ПРИСПОСОБЛЕНИЯ НА ТОЧНОСТЬ
10 ОПИСАНИЕ РАБОТЫ ПРИСПОСОБЛЕНИЯ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
