Техническое предложение на обработку косозубых колес

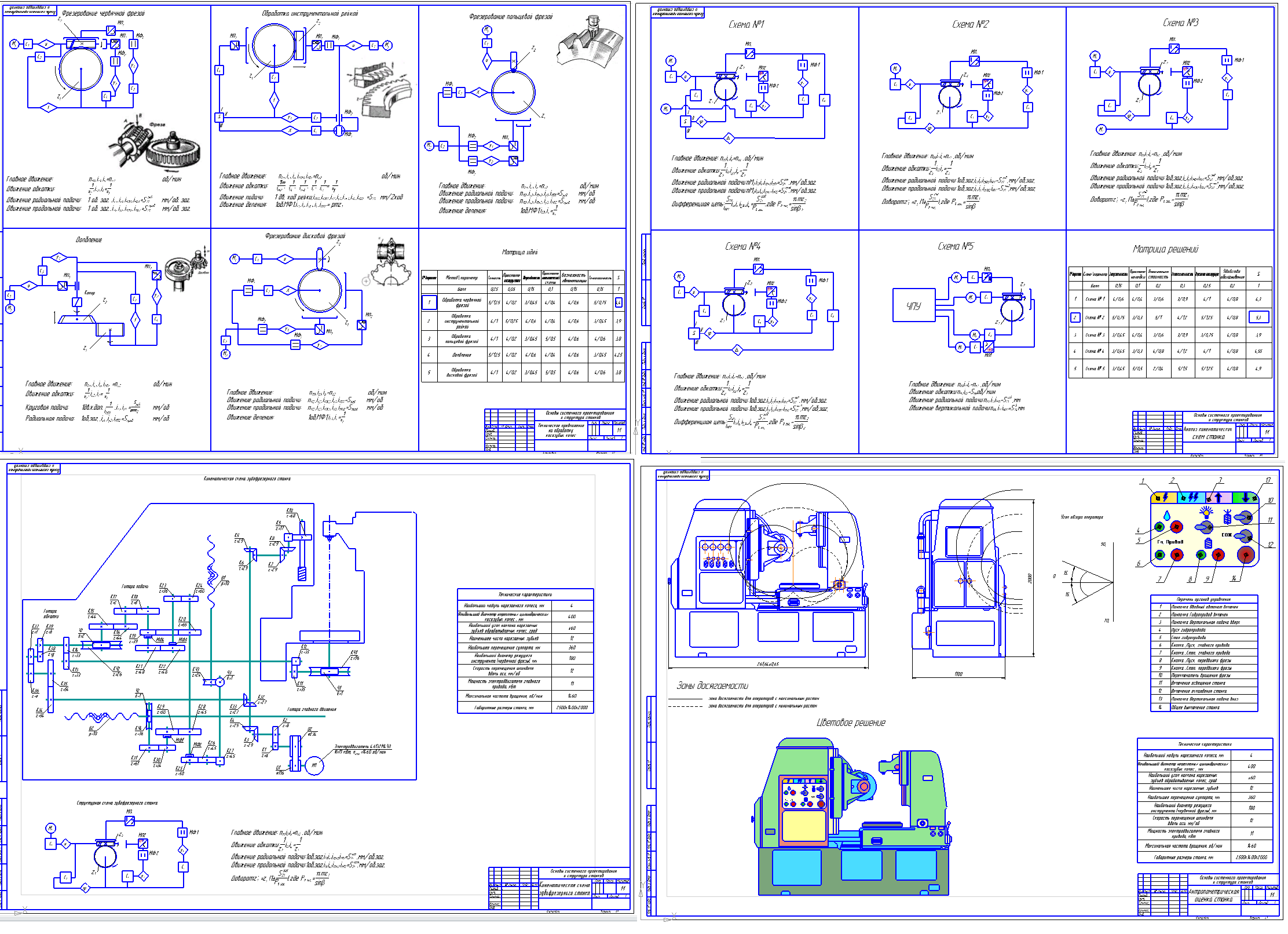

В данной работе был разработан станок для обработки косозубой шестерни. Для начала были рассмотрены 5 способов обработки данной детали и посредством матрицы решений выбран один способ, для которого были разобраны 5 структурных схем исполнения станка. Из них так же была выбрана лучшая. Для этой схемы была скорректирована одна из имеющихся кинематических схем станка и спроектирован новый станок. Так же была проведена антропометрическая оценка станка, выбрана цветовая схема и спроектирован пульт управления.

Состав: Структурная схема, Кинематическая схема, ПЗ Язык документа

Софт: КОМПАС-3D V15.2

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Техническое предложение на обработку косозубых колес

1.cdw
2.cdw
3.cdw
4.cdw
ПЗ.docx
