топ За месяцТехнологическая документация детали "ассиметричный вал".
Промышленно-технологический колледж имени Н.И. Путилова
Специальность техмаш (Технология Машиностроения)
Практическая работа по дисциплине МДК 01.01 (Междисциплинарный курс)
на тему "оформление технологических документаций"
2021 год
Универсальный токарно-винторезный станок 16К20
Чертеж Ассиметричного вала
шаблон технологических документаций по ГОСТ:
-Карта эскизов ГОСТ 3.1105-84 форма 7
-Титульный лист ГОСТ 3.1105-84 форма 2
-Операционная карта ГОСТ 3.1404-86 форма 2
-Операционная карта ГОСТ 3.1404-86 форма 2а

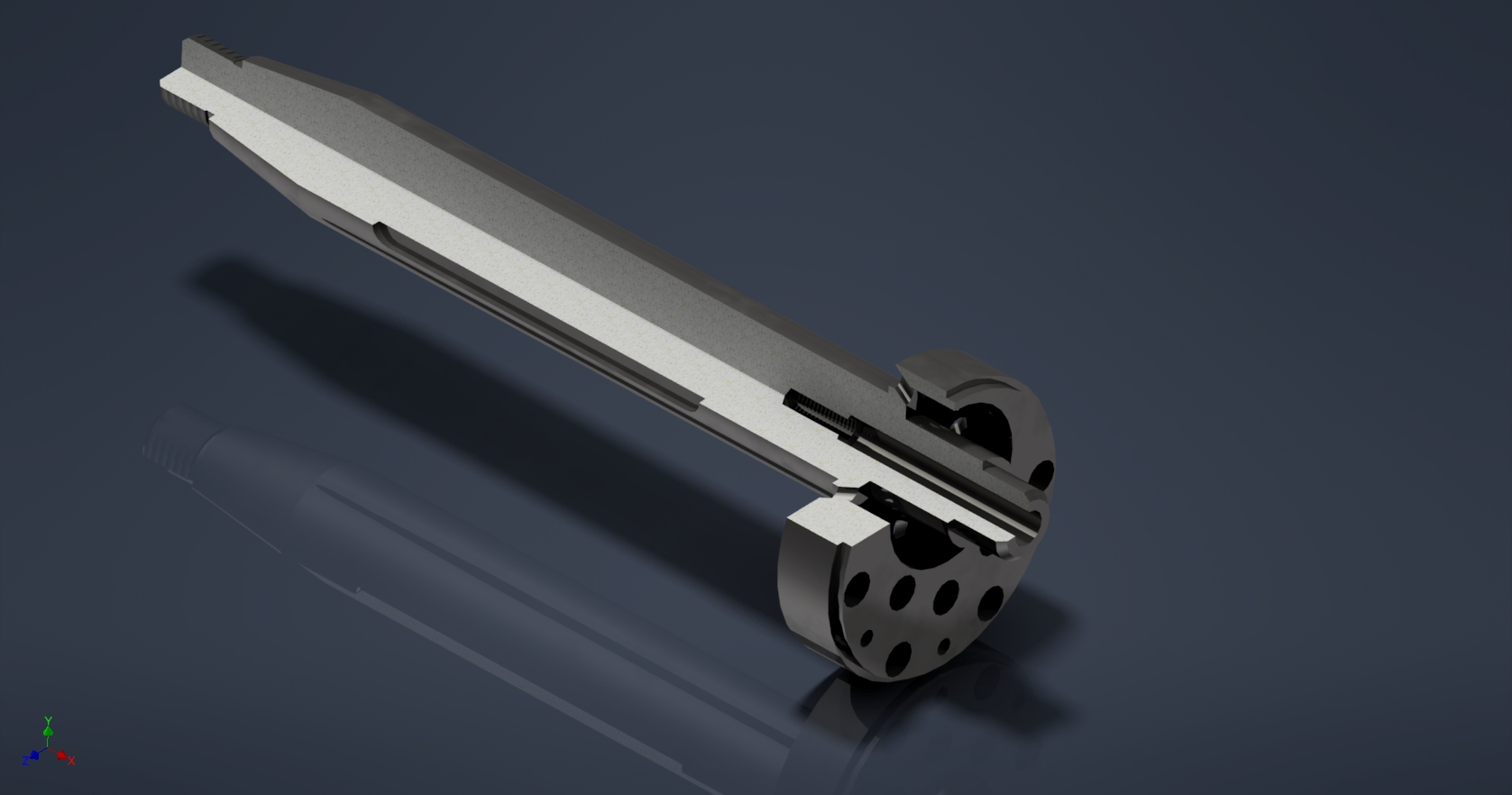

Состав: 3Д модель, Операционная карта (4 листа), Титульный лист, Карта эскизов, Отчет практической работы №1
Софт: КОМПАС-3D 19.0.8
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Еще чертежи и проекты по этой теме:
Чтобы оставить комментарий, нужно войти на сайт
В описании написано форма 7 для указанного ГОСТА, на чертеже по факту форма 3.
А мне нужно 7!
