Технологическая подготовка производства сборочной единицы «Датчик положения захвата» с подробной разработкой технологического процесса механической обработки детали «Выпуск».

Минобрнауки России
Воткинский филиал
Федерального государственного бюджетного образовательного учреждения
Высшего образования
«Ижевский государственный технический университет имени М.Т. Калашникова»
(ФГБОУ «ИжГТУ имени М.Т. Калашникова»)
Кафедра «Технология машиностроения и приборостроения»
Тема: Технологическая подготовка производства сборочной единицы «Датчик положения захвата» с подробной разработкой технологического процесса механической обработки детали «Выпуск»
Воткинск 2017

Оглавление
Введение 3
1.1 Анализ служебного назначения изделия 4
1.2 Анализ служебного назначения детали «Выпуск» 5
1.3 Анализ на технологичность 7
1.4 Определение типа производства 10
1.5 Функциональный анализ детали 12
1.6 Размерный анализ 15
2.Разработка технологического процесса механической обработки 19
2.1 Выбор способа получения заготовки и расчёт припусков 19
2.1.1 Выбор способа получения заготовки 19
2.1.2 Расчёт припусков 30
2.2 Разработка маршрута обработки 33
2.3 Выбор основного технологического оборудования 34
2.4 Технологическая оснастка 35
2.5 Расчёт режимов резания 39
2.6 Определение норм времени 44
2.7 Технологический процесс обработки детали 48
3. Исследовательская часть 53
Заключение 59
Список литературы 60

Состав: Пояснительная записка, чертеж детали, чертеж заготовки, ТП Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Технология машиностроения / Технологическая подготовка производства сборочной единицы «Датчик положения захвата» с подробной разработкой технологического процесса механической обработки детали «Выпуск».

Просмотр файлов

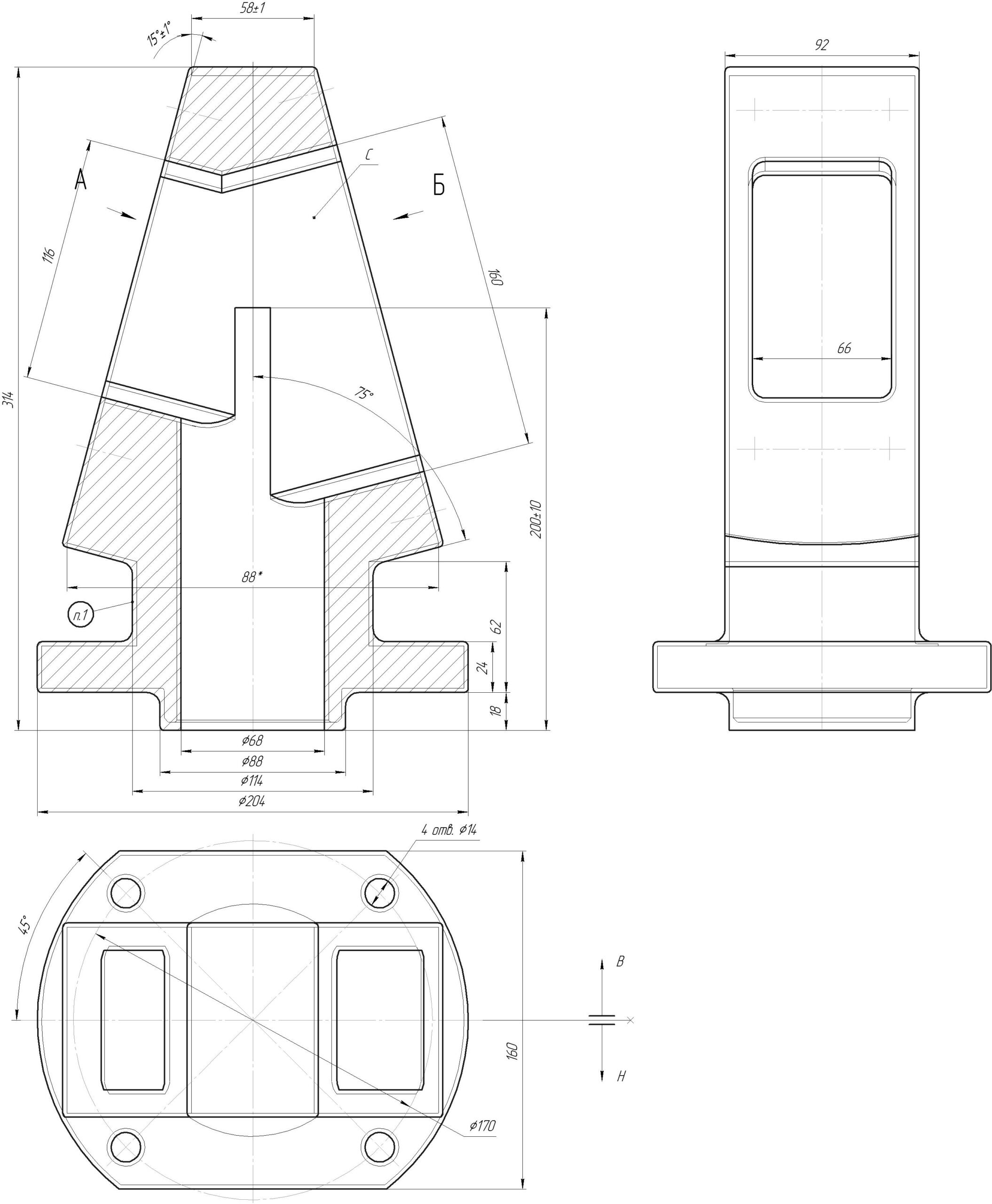

Zagotovka.cdw
