«Спроектировать участок механического цеха с подробной разработкой технологического процесса обработки детали «Коллектор» К4110-00-124. Программа выпуска 5000 штук в год»

Владимирский государственный университет имени Александра Григорьевича и Николая Григорьевича Столетовых Кафедра Технология машиностроения
Дипломный проект
Специальность: Технология машиностроения
На тему: «Спроектировать участок механического цеха с подробной разработкой технологического процесса обработки детали «Коллектор» К4110-00-124. Программа выпуска 5000 штук в год»
Владимир 2014

В дипломном проекте спроектирован механический цех по производству деталей ООО «Станкомаш». Рассчитаны экономические показатели цеха. Разработан технологический процесс обработки детали «Коллектор» К4110-00-124 и конструкции станочного и контрольного приспособлений. Выполнен расчет припусков и анализ детали на технологичность на ЭВМ. В разделе «Безопасность и экологичность» рассмотрено обеспечение безопасности при работе с Нефрасом С50/170.

В данной работе, на основе фундаментальных научных положений технологии машиностроения, разработана эффективная технология обработки детали «Коллектор» К4110-00-124. Данная деталь выполняет важную роль при создании ядерного топлива, ведь именно через нее проходят отсортированные газы. Программа выпуска 5000 штук в год.

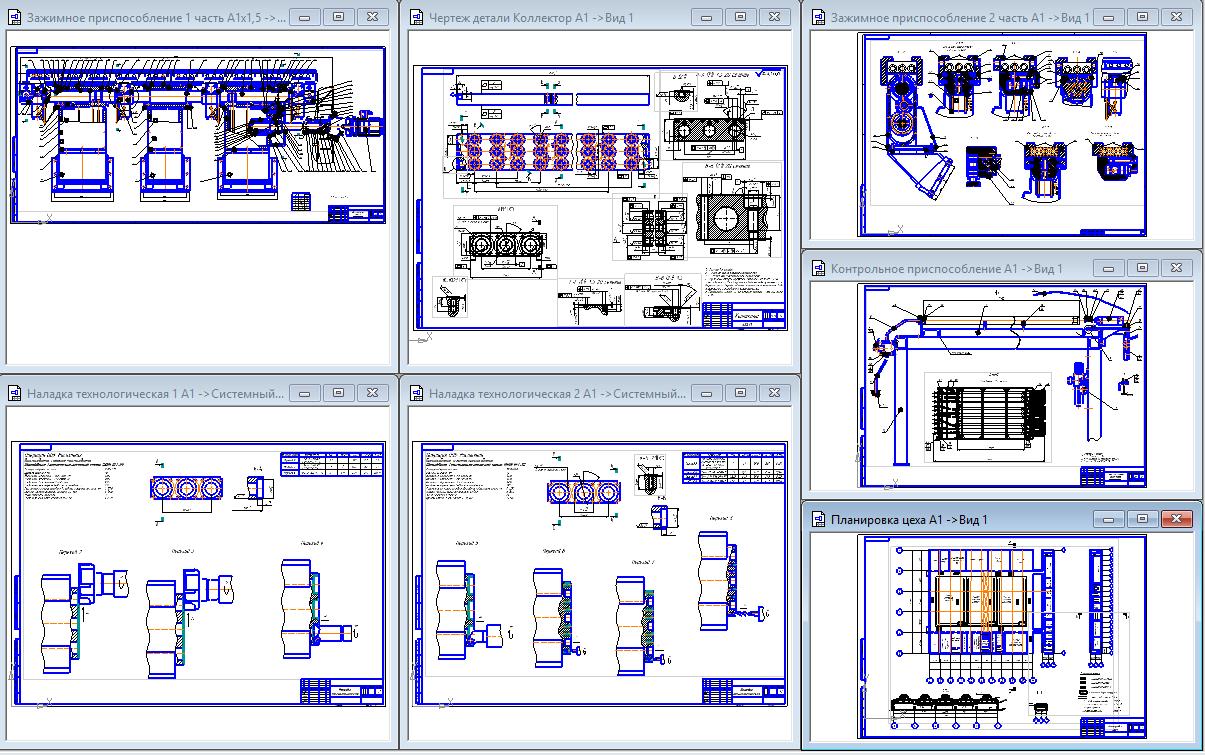

Графическая часть содержит: чертеж детали, станочное приспособление, контрольное приспособление, наладки, план цеха

Содержание
Введение
1. Общая часть
2. Технологическая часть
3. Конструкторская часть
4. Организационная часть
5. Безопасность и экологичность
6. Экономическая часть
Заключение
Список используемой литературы

Состав: Станочное приспособление, Контрольное приспособление, Наладка технологическая, Чертеж детали, Спецификации, План цеха Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / «Спроектировать участок механического цеха с подробной разработкой технологического процесса обработки детали «Коллектор» К4110-00-124. Программа выпуска 5000 штук в год»

Дипломный проект.docx
Зажимное приспособление 1 часть А1х1,5.cdw
Зажимное приспособление 2 часть А1.cdw
Зажимное приспособление 3 часть А4.cdw
Зажимное приспособление 4 часть А4.cdw
Зажимное приспособление.spw
Контрольное приспособление А1.cdw
Контрольное приспособление.spw
Наладка технологическая 1 А1.cdw
Наладка технологическая 2 А1.cdw
Планировка цеха А1.cdw
Технологический процесс.doc
Чертеж детали Коллектор А1.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
