Конкурс асов 3D-моделирования

Технологическая подготовка процесса изготовления детали «Наконечник»7200-0203-02/012 с использованием интегрированной среды САПР

Бар ГУ
Инженерный факультет
Кафедра оборудования и автоматизации производства
Диплом по Специальности 1-53 01 01 Автоматизация технологических процессов и производств
Технологическая подготовка процесса изготовления
детали «Наконечник»7200-0203-02/012 с использованием интегрированной среды САПР
Барановичи 2017

2. Исходные данные к дипломному проекту

2.1.Режим работы-двухсменный
2.2.Годовой обьем выпуска продукции-5000 шт в год
2.3.Базовый технологический процесс обработки
3. Содержание расчетно–пояснительной записки:
Введение
1. Автоматизация технологической и конструкторской подготовки процесса изготовления детали–представителя 1.1. Краткая характеристика детали –представителя 1.2. Анализ технологичности конструкции детали-представителя

1.2.1. Качественная оценка 1.2.2. Методы упрочняющей технологии
1.3. Определение типа производства 1.4. Выбор способа получения заготовки
1.5. Анализ технологического процесса механической обработки детали- представителя
1.6. Расчёт режимов резания и технических норм времени
1.7. Выбор оборудования и расчёт его количества
1.8. Технико-экономическое обоснование разработанного технологического процесса
1.9 . Проектирование станочного приспособления 1.9.1 Назначение и принцип работы 1.9.1. Назначение и принцип работы 1.9.2. Расчет на точность
1.9.2. Расчет на точность 1.9.3. Расчет на усилие зажима 1.9.4. Расчет на прочность с применением модуля конечно-элементного анализа
1.10. Проектирование и расчет конструкции контрольно-измерительного приспособления
1.11 Параметрическое моделирование и расчет напряженно-деформированного состояния детали-представителя
1.12. Разработка управляющей программы для станков с ЧПУ
1.13. Автоматизация технологических решений с использованием систем проектирования технологических процессов в Т-FLEX Технология
2. Охрана труда
3. Экономический раздел
Заключение
Список использованных источников
Список нормативных документов
4. Перечень графического материала (с точным указанием обязательных чертежей и графиков):
4.1.Чертеж детали Наконечник-A4
4.2.Операционный эскиз –A3
4.3.Станочное приспособление –A3
4.4.Контрольное приспособление-A3
4.5.Технико экономические показатели-A4

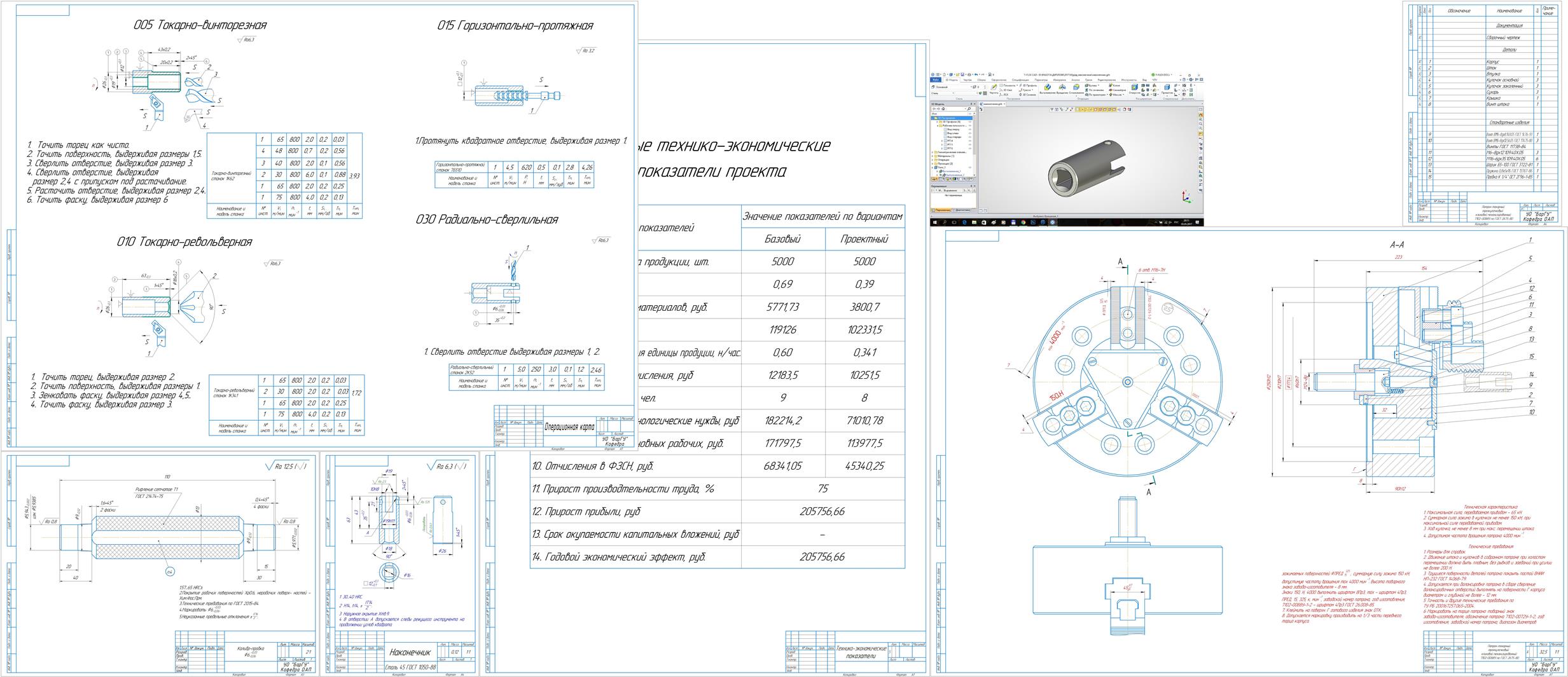

Состав: Деталь (чертеж),Станочное приспсобление(СБ), Контрольное приспособление, Чертеж операционных эскизов, Технико-экономические показатели, ПЗ. Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Технологическая подготовка процесса изготовления детали «Наконечник»7200-0203-02/012 с использованием интегрированной среды САПР

наконечник/
наконечник/~$ЯСНИТЕЛЬНАЯ.docx
наконечник/наконечник.grb
наконечник/ПОЯСНИТЕЛЬНАЯ.docx
наконечник/Реферат.doc
наконечник/сверло.too
наконечник/Содержание.docx
наконечник/ТП/
наконечник/ТП/005.cdw
наконечник/ТП/010.cdw
наконечник/ТП/015.cdw
наконечник/ТП/020.cdw
наконечник/ТП/025.cdw
наконечник/ТП/030.cdw
наконечник/ТП/045.cdw
наконечник/ТП/050.cdw
наконечник/ТП/Маршрут карта.doc
наконечник/ТП/опер карта.doc
наконечник/ТП/ТЛ Комплект документов Приложение Р.doc
наконечник/фреза.too
наконечник/чертеж детали.jpg
наконечник/чертежи/
наконечник/чертежи/7102-0088У-1-2/
наконечник/чертежи/7102-0088У-1-2/7102-0088У-1-2 CБ.cdw
наконечник/чертежи/Калибр-пробка.cdw
наконечник/чертежи/Наконечник.cdw
наконечник/чертежи/тэп.cdw
наконечник/чертежи/Чертёж операционный.cdw
